Connettori ept conformi alla nuova specifica PICMG®
Il connettore ept Zero8 è stato selezionato per la nuova specifica PICMG®
La domanda di PC industriali modulari è elevata e continuerà a crescere, come confermano le analisi di mercato. Per questo motivo, un gruppo di lavoro del PICMG® denominato ModBlox7 ha concordato un nuovo standard indipendente dal produttore per collegare moduli utilizzati principalmente nella tecnologia dei bus e ferroviaria.
Obiettivi di ModBlox7
ModBlox7 descrive le specifiche di base di un PC modulare in formato box, composto da diversi moduli funzionali, quali CPU, alimentatore e I/O. Questo nuovo standard indipendente dal produttore consente agli utenti di realizzare un'ampia gamma di combinazioni di dispositivi dal design modulare grazie a unità funzionali interoperabili. L'obiettivo del PICMG® era anche quello di ridurre i costi e promuovere la sostenibilità.
Ambito di applicazione della nuova specifica
La nuova specifica PICMG® comprende sia la struttura meccanica e le unità funzionali modulari, sia il collegamento elettrico tramite connettori con una configurazione dei pin predefinita. Un Box-PC è quindi costituito da un alloggiamento, una o due unità di alimentazione e una o due CPU con rispettivamente fino a quattro I/O PCI-Express e fino a otto I/O basati su USB. A seconda della complessità dell'unità, ogni modulo può a sua volta comprendere fino a tre circuiti stampati impilati. Le dimensioni del Box-PC sono prestabilite in altezza e profondità. La larghezza frontale varia invece a seconda del numero di unità. Queste, a loro volta, possono essere costituite da uno o più cosiddetti slot da 1,4 pollici. Dodici slot possono così essere allineati fino a una larghezza massima di 16,8 pollici.
Requisiti del connettore
Quando si parla di uno standard per la configurazione modulare dei dispositivi, un'attenzione particolare va naturalmente riservata al collegamento elettrico e meccanico dei singoli moduli tramite connettori. In base alle condizioni di impiego dei Box-PC, si consiglia l’impiego di un connettore SMT ad alta velocità, che si distingua non solo per l’elevata robustezza durante l’installazione, ma anche per le ampie tolleranze in funzionamento e per la spiccata resistenza alle condizioni ambientali avverse. Poiché in alcune applicazioni l’affidabilità deve essere garantita tramite ridondanza con un connettore aggiuntivo, deve essere possibile utilizzare contemporaneamente più connettori sulla stessa PCB. Ciò richiede un’elevata compensazione dell’offset in fase di inserimento e tolleranze durante il funzionamento.
Zero8: il connettore preferito
Il comitato ModBlox7 ha individuato nel modello zero8 del produttore di connettori ept un connettore adatto alle molteplici esigenze. Il connettore SMT con passo da 0,8 mm fa parte di un’ampia famiglia di prodotti caratterizzata da diverse forme costruttive, altezze e numero di poli, oltre che da una schermatura EMC opzionale. Per la specifica ModBlox7 viene impiegato nella versione angolata a 80 poli, consentendo così il collegamento orizzontale dei circuiti stampati delle unità adiacenti. Per garantire ridondanza a scopo di affidabilità, la specifica ammette anche l’utilizzo simultaneo di due connettori zero8. Ciò è reso possibile da una compensazione dello sfalsamento di 0,7 mm in fase di installazione e da tolleranze operative di 0,4 mm. In caso contrario, i moduli potrebbero subire danni durante il collegamento.
Un ulteriore vantaggio dello zero8 è la possibilità di trasmettere contemporaneamente correnti elevate e segnali ad alta velocità. Ciò che a prima vista sembra incompatibile è perfettamente realizzabile grazie al design del connettore, in combinazione con un’apposita configurazione dei pin, consentendo così un risparmio di spazio e di costi.

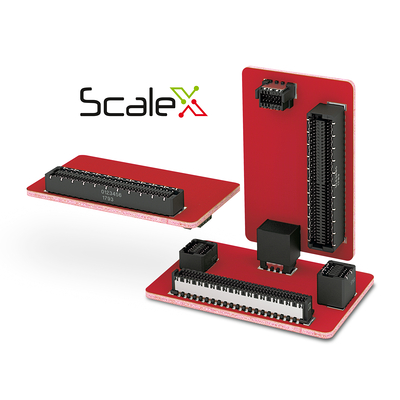

Grazie alla tecnologia di connessione ScaleX unisex, con connettori a lama e a molla intrecciati, lo zero8 offre inoltre un’elevata sicurezza di contatto e garantisce così una trasmissione affidabile del segnale anche in presenza di vibrazioni e urti.
Maggiori informazioni sul prodotto sono disponibili qui:
zero8 »
Un ulteriore vantaggio dello zero8 è la possibilità di trasmettere contemporaneamente correnti elevate e segnali ad alta velocità. Ciò che a prima vista sembra incompatibile è perfettamente realizzabile grazie al design del connettore, in combinazione con un’apposita configurazione dei pin, consentendo così un risparmio di spazio e di costi.
Grazie alla tecnologia di connessione ScaleX unisex, con connettori a lama e a molla intrecciati, lo zero8 offre inoltre un’elevata sicurezza di contatto e garantisce così una trasmissione affidabile del segnale anche in presenza di vibrazioni e urti.
Maggiori informazioni sul prodotto sono disponibili qui:
zero8 »
Zero8 è utilizzabile anche per il collegamento dei circuiti stampati all'interno delle singole unità
Anche per i collegamenti mezzanine delle schede a circuiti stampati di una CPU (fino a un massimo di tre), la gamma Zero8 offre una soluzione su misura per le stesse condizioni di installazione. L'utilizzo di più connettori appartenenti a una famiglia di prodotti scalabile offre inoltre un vantaggio decisivo: in questo modo non è necessario riprogettare e approvare continuamente i connettori, consentendo all'utente di risparmiare sui costi associati.
Interoperabilità con contemporanea riduzione dei costi e sostenibilità. La nuova specifica promette grandi progressi per i Box PC. Con zero8 si ottiene il collegamento sicuro dei singoli moduli. La specifica dovrebbe essere approvata definitivamente già nel primo trimestre.
