Connettori per circuiti stampati flexilink
flexilinkjumper è un connettore per circuiti stampati (PCB) versatile e non a innesto, che si distingue per il design compatto e l’elevata capacità di trasporto di corrente, pari a 11 ampere per pin.
Come nel caso del flexilinkjumper, anche il flexilinkb-t-b garantisce un contatto sicuro in presenza di sollecitazioni meccaniche quali urti e vibrazioni grazie alla tecnica di inserimento a pressione.
Filtri
da scheda a scheda

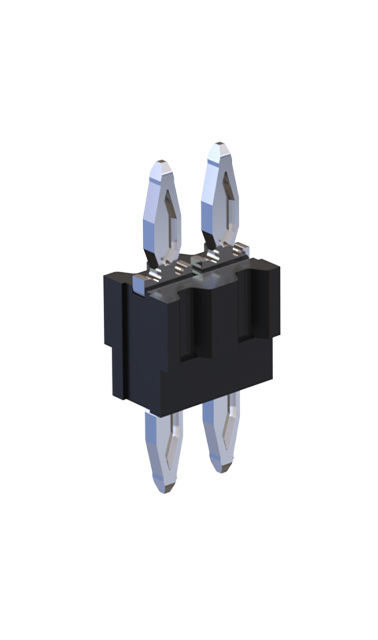

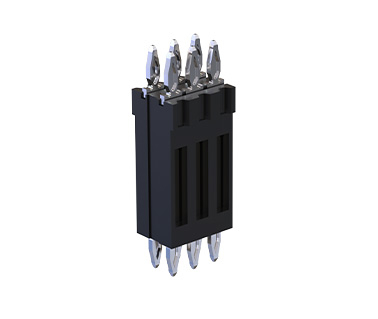

flexilink b-t-b, altezza 5 mm Articolo n. 990-52XNN050-110
Altezza di 5 mm, per un processo di pressatura in due fasi, 1 - 3 file di contatti, Risparmio di spazio e di costi, sostituisce i distanziatori, Codice articolo: X = numero di file, NN = numero di poli per fila, Per qualsiasi richiesta, vi preghiamo di contattare il nostro reparto vendite.
Parallelo
Tecnologia a pressione
Potenza
Robusto

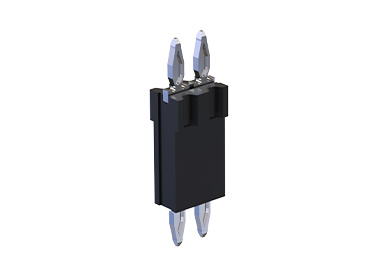

flexilink b-t-b, altezza 10 mm Articolo n. 990-52XNN100-110
Altezza di 10 mm, per un processo di pressatura in due fasi, 1 - 3 file di contatti, Risparmio di spazio e di costi, sostituisce i distanziatori, Codice articolo: X = numero di file, NN = numero di poli per fila, Per qualsiasi richiesta, vi preghiamo di contattare il nostro reparto vendite.
Parallelo
Tecnologia a pressione
Potenza
Robusto
flexilink b-t-b, altezza 15 mm Articolo n. 990-52XNN150-110
Altezza di 15 mm, per un processo di pressatura in due fasi, 1 - 3 file di contatti, Risparmio di spazio e di costi, sostituisce i distanziatori, Codice articolo: X = numero di file, NN = numero di poli per fila, Per qualsiasi richiesta, vi preghiamo di contattare il nostro reparto vendite.
Parallelo
Tecnologia a pressione
Potenza
Robusto

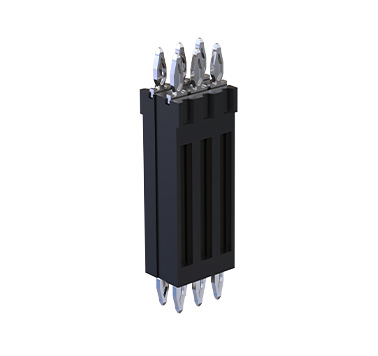

flexilink b-t-b, altezza 20 mm Articolo n. 990-52XNN200-110
Altezza di 20 mm, per un processo di pressatura in due fasi, 1 - 3 file di contatti, Risparmio di spazio e di costi, sostituisce i distanziatori, Codice articolo: X = numero di file, NN = numero di poli per fila, Per qualsiasi richiesta, vi preghiamo di contattare il nostro reparto vendite.
Parallelo
Tecnologia a pressione
Potenza
Robusto

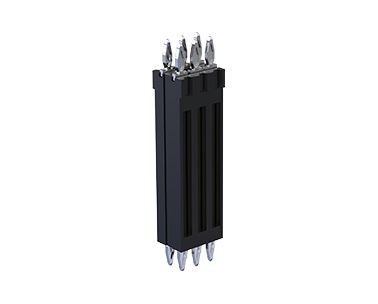

flexilink b-t-b, altezza 25 mm Articolo n. 990-52XNN250-110
Altezza di 25 mm, per un processo di pressatura in due fasi, 1 - 3 file di contatti, Risparmio di spazio e di costi, sostituisce i distanziatori, Codice articolo: X = numero di file, NN = numero di poli per fila, Per qualsiasi richiesta, vi preghiamo di contattare il nostro reparto vendite.
Parallelo
Tecnologia a pressione
Potenza
Robusto
maglione

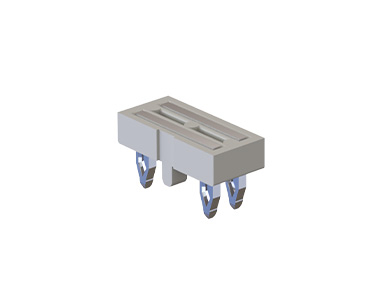

Cavo di collegamento flexilink, 2 contatti Articolo n. 991-500200-11
2 contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

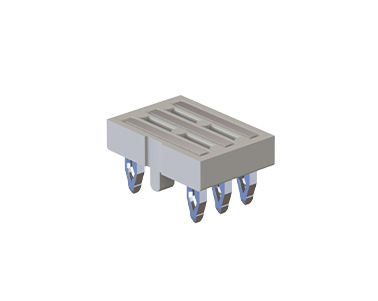

Cavo di collegamento flessibile, 3 contatti Articolo n. 991-500300-11
3 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

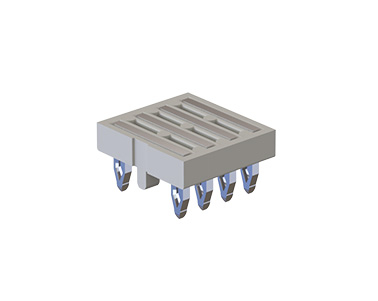

Cavo di collegamento flexilink, 4 contatti Articolo n. 991-500400-11
4 contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

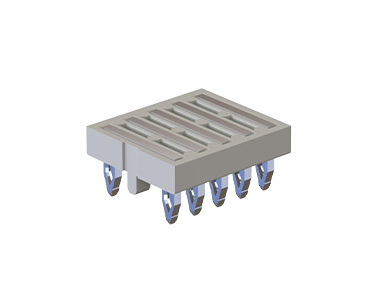

Cavo di collegamento flexilink, 5 contatti Articolo n. 991-500500-11
5 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

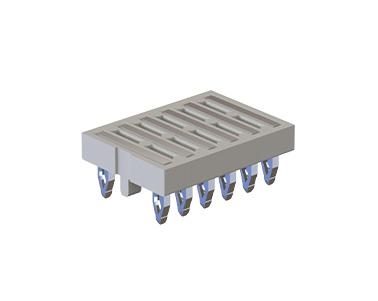

Cavo di collegamento flexilink, 6 contatti Articolo n. 991-500600-11
6 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

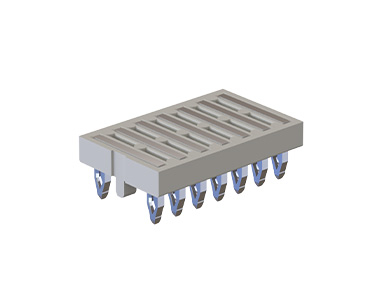

Cavo di collegamento flexilink, 7 contatti Articolo n. 991-500700-11
7 contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

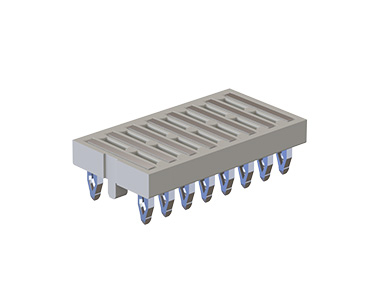

Cavo di collegamento flexilink, 8 contatti Articolo n. 991-500800-11
8 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

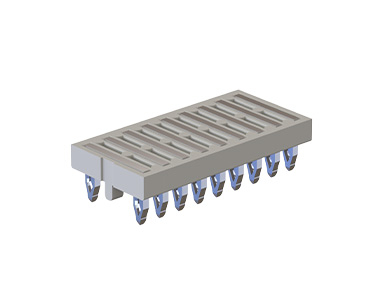

Cavo di collegamento flexilink, 9 contatti Articolo n. 991-500900-11
9 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

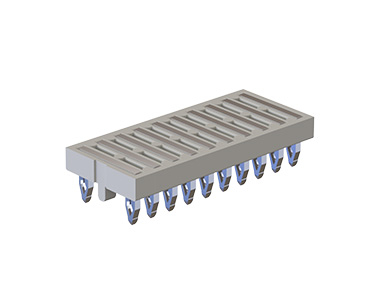

Cavo di collegamento flexilink, 10 contatti Articolo n. 991-501000-11
10 contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

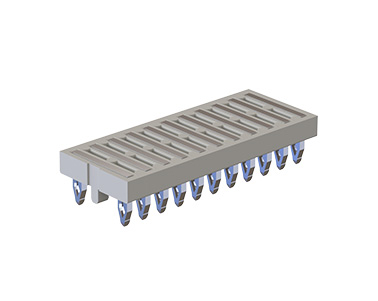

Cavo di collegamento flexilink, 11 contatti Articolo n. 991-501100-11
11 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

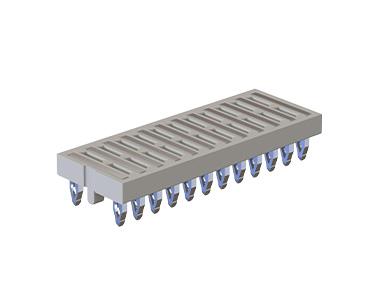

Cavo di collegamento flexilink, 12 contatti Articolo n. 991-501200-11
12 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

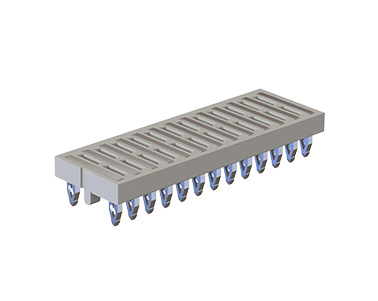

Cavo di collegamento flexilink, 13 contatti Articolo n. 991-501300-11
13 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

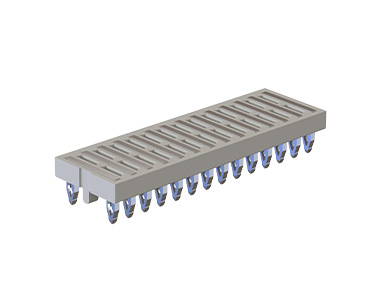

Cavo di collegamento flexilink, 14 contatti Articolo n. 991-501400-11
14 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza

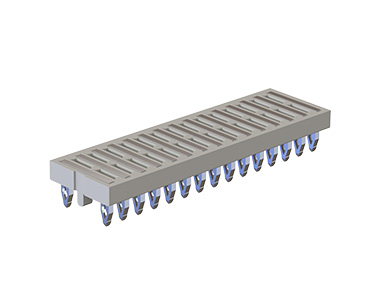

Cavo di collegamento flessibile, 15 contatti Articolo n. 991-501500-11
15 Contatti, 11 A Portata di corrente, ingombro ridotto, facile da lavorare senza saldatura, Configurazione variabile con passo da 2 o 4 mm
Orizzontale
Tecnologia a pressione
Potenza
Altro numero di pali? Altre altezze di impilamento? Rivestimenti di contatto alternativi? Varianti personalizzate? Contatti in ritardo?
flexilink: Panoramica
Connettori per circuiti stampati con tecnologia a inserimento a pressione
Il nostro connettore robusto flexilink con tecnologia a inserimento a pressione è perfetto per garantire un collegamento resistente in applicazioni con correnti di commutazione elevate.
Il flexilink è disponibile in due varianti: - flexilinkjumper per collegamenti
orizzontali tra
circuiti stampati - flexilinkb-t-b per collegamenti paralleli tra circuiti stampati
Il flexilink è disponibile in due varianti: - flexilinkjumper per collegamenti
orizzontali tra
circuiti stampati - flexilinkb-t-b per collegamenti paralleli tra circuiti stampati
flexilinkjumper per collegamenti orizzontali tra circuiti stampati:
convince grazie al suo design compatto e alla sua elevata capacità di trasporto di corrente. La distanza di 1 millimetro tra le PCB e un ingombro di soli 3,8 millimetri sulla PCB consentono il massimo sfruttamento dello spazio e molteplici applicazioni del connettore, ad esempio per il collegamento in serie di PCB a LED. L'altezza del connettore per PCB è di soli 2 millimetri.
convince grazie al suo design compatto e alla sua elevata capacità di trasporto di corrente. La distanza di 1 millimetro tra le PCB e un ingombro di soli 3,8 millimetri sulla PCB consentono il massimo sfruttamento dello spazio e molteplici applicazioni del connettore, ad esempio per il collegamento in serie di PCB a LED. L'altezza del connettore per PCB è di soli 2 millimetri.
flexilinkb-t-b per collegamenti paralleli tra circuiti stampati:
il connettore flexilinkb-t-b con passo da 2,54 mm garantisce un collegamento di alta qualità tra circuiti stampati con tecnica a pressione. Il connettore a doppia faccia è LA soluzione ideale per correnti di commutazione elevate, poiché nessun punto di contatto limita la capacità di trasporto di corrente.
Il vantaggio chiaro: con un solo componente si realizzano sia il collegamento meccanico che quello elettrico. I distanziali risultano superflui, consentendo di risparmiare spazio sulla scheda e di ridurre i costi.
Il flexilinkb-t-b si adatta alle vostre esigenze: è disponibile per distanze tra le schede da 5 a 25 mm e permette di combinare diverse file e numeri di poli.
il connettore flexilinkb-t-b con passo da 2,54 mm garantisce un collegamento di alta qualità tra circuiti stampati con tecnica a pressione. Il connettore a doppia faccia è LA soluzione ideale per correnti di commutazione elevate, poiché nessun punto di contatto limita la capacità di trasporto di corrente.
Il vantaggio chiaro: con un solo componente si realizzano sia il collegamento meccanico che quello elettrico. I distanziali risultano superflui, consentendo di risparmiare spazio sulla scheda e di ridurre i costi.
Il flexilinkb-t-b si adatta alle vostre esigenze: è disponibile per distanze tra le schede da 5 a 25 mm e permette di combinare diverse file e numeri di poli.
Realizziamo connettori personalizzati su misura per la vostra applicazione.
Richiedi ora un connettore personalizzato
- altri numeri di poli
- Altre altezze di impilamento
- rivestimenti alternativi dei contatti
Richiedi ora un connettore personalizzato
Caratteristiche del connettore per circuiti stampati flexilink jumper
flexilinkjumper è un connettore per circuiti stampati (PCB) versatile e non innestabile che si distingue per il design compatto e per l’elevata capacità di trasporto di corrente pari a 11 ampere per pin. Presenta un passo variabile di 2 o 4 millimetri e mette a disposizione da 2 a 15 ponticelli di contatto. Questa caratteristica consente di regolare la distanza tra i circuiti stampati in base alle specifiche applicative. È pertanto ideale per applicazioni quali strisce LED nell’elettronica degli edifici, nell’automazione e nel settore automobilistico. Garantisce un’elevata resistenza alle sollecitazioni meccaniche, quali urti e vibrazioni. Non è richiesto alcun complesso processo di saldatura: grazie alla tecnica di inserimento a pressione, flexilinkjumper assicura un collegamento semplice di due o più circuiti stampati.
Caratteristiche del ponticello flexilink
- Raster variabile da 2 a 4 millimetri.
- Da 2 a 15 ponti di contatto. Portata
- di corrente fino a 11 A per pin.
- Risparmio di spazio e costi, sostituisce i distanziatori:
- un unico componente per il collegamento.
- Resiste a elevate sollecitazioni meccaniche, urti e vibrazioni.
- Eliminazione del processo di saldatura grazie all'inserimento a pressione.
- Possibilità di regolare individualmente la distanza tra
- i circuiti stampati. Zona di inserimento a pressione Tcom press®.
Applicazioni
- LED nei settori dell'edilizia, dell'automazione e dell'automotive; tecnologia
- di azionamento; tecnologia
- dei sensori
Caratteristiche del connettore per circuiti stampati flexilink b-t-b
Come nel caso del flexilinkjumper, anche il flexilinkb-t-b garantisce un contatto sicuro in presenza di sollecitazioni meccaniche quali urti e vibrazioni grazie alla tecnica di inserimento a pressione. Il flexilinkb-t-b può essere adattato in modo flessibile alla vostra applicazione: configurate il vostro flexilinkb-t-b in base all’altezza, al numero di file e ai contatti. Sono possibili da una a tre file di contatti, da due a novanta pin e distanze tra i circuiti stampati comprese tra 5 e 25 millimetri. Ogni pin ha una portata di corrente fino a 11 ampere. Il flexilinkb-t-b è quindi particolarmente adatto per applicazioni ad alta corrente e dà il meglio di sé nelle applicazioni standard con circuiti stampati in rame spesso.
Caratteristiche B2B
- Capacità di carico di corrente fino a 11 A per pin
- Da 2 a 90 contatti
- Altezza da 5 a 25
- millimetri Da 1 a 3 file Risparmio di
- spazio e costi, sostituisce i distanziatori È necessario
- un solo componente per
- il collegamento Elevata resistenza meccanica a urti e vibrazioni
- Non è necessario alcun processo di saldatura - Tecnica di inserimento a pressione
- Zona di inserimento Tcom press®
Applicazioni
Macchine utensili, tecnologia
agricola
, settore automobilistico,
intralogistica,
tecnologia di sollevamento e gru, tecnologia
di azionamento
agricola
, settore automobilistico,
intralogistica,
tecnologia di sollevamento e gru, tecnologia
di azionamento
FAQ: Domande e risposte sui connettori per circuiti stampati flexilink
È possibile inserire il flexilink anche in una base di rame più spessa? Perché esiste un quantitativo minimo d'ordine per flexilink?
È possibile inserire il flexilink anche in una base di rame più spessa?
Sì, il flexilink si presta perfettamente all'inserimento a pressione nei circuiti stampati in rame spesso.
Perché esiste un quantitativo minimo d'ordine per flexilink?
I quantitativi minimi d'ordine sono determinati dall'elevato impegno richiesto dalla consulenza, dalla complessa tecnologia dei macchinari e dagli ingenti costi di messa a punto della pressa.
Testimonianze
Rispettiamo il desiderio di riservatezza dei nostri clienti e pertanto non citiamo alcuna fonte nel seguito.
Garantiamo tuttavia senza riserve l'autenticità di queste dichiarazioni.
Garantiamo tuttavia senza riserve l'autenticità di queste dichiarazioni.
Grazie al flexilink di ept siamo riusciti a risolvere i nostri problemi di spazio e a lanciare sul mercato il nostro nuovo prodotto nei tempi previsti.
Grazie alla zona di pressatura a tenuta di gas di ept, abbiamo potuto utilizzare flexilink per garantire l'assenza di interruzioni di contatto anche nei moduli incapsulati.
Grazie al flexilink possiamo realizzare esattamente le distanze tra i circuiti stampati di cui abbiamo bisogno.
Durante i nostri test in condizioni estreme, con urti e vibrazioni, abbiamo ottenuto ottimi risultati con flexilink: non si è verificata alcuna interruzione del contatto nei punti di connessione tra i pin flexilink e i fori passanti del circuito stampato.
Grazie a flexilink, è sufficiente un solo componente anziché due per collegare in modo affidabile i circuiti stampati tra loro.
