Float27 - La nostra soluzione nel settore del floating

I connettori Float27 di ept ampliano la collaudata e affidabile famiglia di prodotti One27 di ept nel settore del floating. Grazie alla funzione di floating, è possibile compensare tolleranze di ± 0,8 mm sia durante l'inserimento che una volta inserito il connettore.

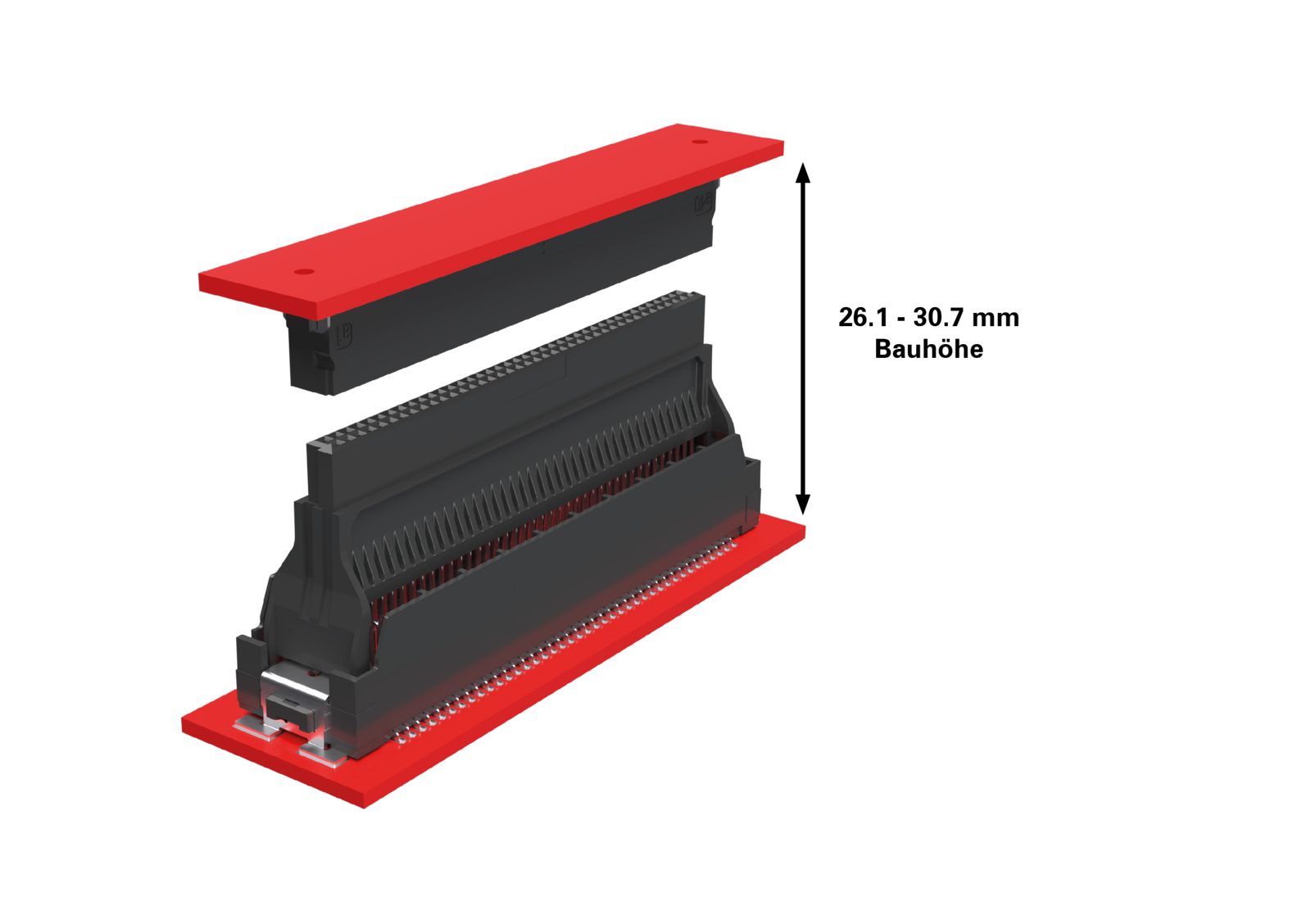

Float27 2026 Steckeransicht mit Gegenstecker DE

Caratteristiche principali

  • Passo da 1,27 mm, distanza
  • tra i circuiti da 26,1 mm
  • a 30,7 mm, tolleranza ± 0,8 mm nelle direzioni X e Y, sovrapposizione
  • dei contatti fino a 2,4 mm nella direzione Z

Vantaggi

  • Elevata resistenza alle vibrazioni e agli
  • urti; riduzione delle sollecitazioni sulla zona di connessione e sul punto di saldatura;
  • forze di spostamento ridotte
Filtri
Riga per federi

Float27 Profilo di raccordo x² ad alto profilo Articolo n. 424-56080-51

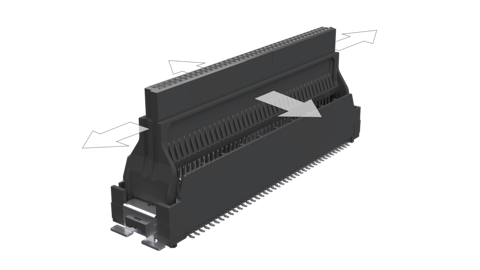

Float27 2026 ohne LP mit Pfeile 01
Numero di poli: 80, Altezza, senza connettori: 24,35 mm, Combinabile per distanze tra circuiti stampati di 26,1 - 30,7 mm, Tecnica di connessione SMT, Raster 1,27 mm, Livello di prestazione 1
Parallelo
Ad angolo retto
Galleggiante
SMT
Alta densità
Robusto
Float27 Profilo di raccordo x² ad alto profilo Articolo n. 424-56080-51 - Dati tecnici

Nozioni di base

Numero di contatti80
Tecnologia di connessioneSMT
Spaziatura del PCB26,1 - 30,7 mm
Temperatura di esercizioda -55 °C a +125 °C

Materiale

Corpo isolanteLCP, UL 94 V-0
Valore CTI
IEC 60112
175
Materiale di contattolega di rame
Rivestimento di contattoAu su PdNi su Ni
Area di connessioneSn su Ni

Meccanico

Dimensione della griglia1,27 mm
Forza di inserimento per contatto≤ 0,5 N
Forza di trazione per contatto≥ 0,1 N
Vita utile
IEC 60512-9-1
Classe di qualità 1: 500 cicli di inserimento
Complanarità≤ 0,1 mm

Elettrico

Corrente di esercizio
IEC 60512-5-2
1,8 A a 20 °C (2 su 80 poli)
1,4 A a 20 °C (4 su 80 poli)
0,9 A a 20 °C (80 su 80 poli)
Resistenza di contatto
IEC 60512-2-1
≤ 95 mΩ
Distanza d'aria e di dispersionemin. 0,45 mm
Resistenza all'isolamento
IEC 60512-3-1
≥ 10 GΩ
Tensione di prova
IEC 60512-4-1
500 V CC

Elaborazione

Temperatura di saldatura
JEDEC J-STD-020E
20-40 secondi a 260 °C
MSL
JEDEC J-STD-020E
1
MontaggioPick and Place

Approvazioni / Conformità

File ULIn fase di attuazione
AmbienteConforme alla direttiva RoHS
Richiesta di informazioni sullo stock
Verrete reindirizzati a una pagina esterna con l'offerta di Supplyframe. Caricando il contenuto, accettate il trattamento dei dati da parte di Supplyframe.
Potete consultare le informazioni sulla protezione dei dati di Supplyframe qui.

Sì, caricare il contenuto dalla cornice di alimentazione
Barra portacoltelli diritta

One27 Morsettiera a basso profilo Articolo n. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51
Combinabile con distanze tra i circuiti stampati di 8,0 - 16,9 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori con passo di 1,27 mm, Tecnica di connessione SMT, Altezza, non inserita: 1,75 mm, Livello di prestazione 1
Parallelo
Ad angolo retto
SMT
Cavo-scheda
Alta densità
Robusto
One27 Morsettiera a basso profilo Articolo n. 413-52080-51 - Dati tecnici

Nozioni di base

Numero di contatti80
Tecnologia di connessioneSMT
Spaziatura del PCB8,0 mm - 16,9 mm
Temperatura di esercizioda -55 °C a +125 °C

Materiale

Corpo isolanteLCP, UL 94 V-0
Valore CTI
IEC 60112
175
Materiale di contattolega di rame
Rivestimento di contattoAu contro NiP contro Ni
Area di connessioneSn su Ni

Meccanico

Dimensione della griglia1,27 mm
Forza di inserimento per contatto≤ 0,5 N
Forza di trazione per contatto≥ 0,1 N
Vita utile
IEC 60512-9-1
Classe di qualità 1: 500 cicli di inserimento
Complanarità≤ 0,1 mm
Oscillazione, sinusoidale
IEC 60512-6-4
10–2000 Hz, 20 g
Interferenza di contatto durante l'oscillazione, sinusoidale
IEC 60512-2-5
≤ 1 µs
Shock, semi-sinusoidale
IEC 60512-6-3
50 g, 11 ms
Disturbi da contatto durante gli urti, semi-sinusoidale
IEC 60512-2-5
≤ 1 µs
Superare la sicurezza0,9 mm
Sovrapposizione di contatti1,5 mm
Offset centrale± 0,7 mm
Disassamento assiale in condizioni di accoppiamento (x/y)± 0,4 mm
Spostamento angolare asse longitudinale± 4°
Spostamento angolare asse trasversale± 2°

Elettrico

Corrente di esercizio
IEC 60512-5-2
3,1 A a 20 °C (da 4 a 50 poli)
1,4 A a 20 °C (da 50 a 50 poli)
Resistenza di contatto
IEC 60512-2-1
≤ 25 mΩ
Distanza d'aria e di dispersionemin. 0,4 mm
Resistenza all'isolamento
IEC 60512-3-1
≥ 10 GΩ
Tensione di prova
IEC 60512-4-1
500 V CA

Elaborazione

Temperatura di saldatura
JEDEC J-STD-020E
20-40 secondi a 260 °C
MSL
JEDEC J-STD-020E
1
MontaggioPick and Place

Approvazioni / Conformità

File ULE130314
AmbienteConforme alla direttiva RoHS
Richiesta di informazioni sullo stock
Verrete reindirizzati a una pagina esterna con l'offerta di Supplyframe. Caricando il contenuto, accettate il trattamento dei dati da parte di Supplyframe.
Potete consultare le informazioni sulla protezione dei dati di Supplyframe qui.

Sì, caricare il contenuto dalla cornice di alimentazione

One27 Barra portacoltelli a profilo medio Articolo n. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51
Combinabile con distanze tra i circuiti stampati comprese tra 9,5 e 18,4 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori con passo di 1,27 mm, Tecnica di connessione SMT, Altezza, non innestata: 3,25 mm, Livello di prestazione 1
Parallelo
Ad angolo retto
SMT
Cavo-scheda
Alta densità
Robusto
One27 Barra portacoltelli a profilo medio Articolo n. 413-53080-51 - Dati tecnici

Nozioni di base

Numero di contatti80
Tecnologia di connessioneSMT
Spaziatura del PCB9,5 mm - 18,4 mm
Temperatura di esercizioda -55 °C a +125 °C

Materiale

Corpo isolanteLCP, UL 94 V-0
Valore CTI
IEC 60112
175
Materiale di contattolega di rame
Rivestimento di contattoAu contro NiP contro Ni
Area di connessioneSn su Ni

Meccanico

Dimensione della griglia1,27 mm
Forza di inserimento per contatto≤ 0,5 N
Forza di trazione per contatto≥ 0,1 N
Vita utile
IEC 60512-9-1
Classe di qualità 1: 500 cicli di inserimento
Complanarità≤ 0,1 mm
Oscillazione, sinusoidale
IEC 60512-6-4
10–2000 Hz, 20 g
Interferenza di contatto durante l'oscillazione, sinusoidale
IEC 60512-2-5
≤ 1 µs
Shock, semi-sinusoidale
IEC 60512-6-3
50 g, 11 ms
Disturbi da contatto durante gli urti, semi-sinusoidale
IEC 60512-2-5
≤ 1 µs
Superare la sicurezza0,9 mm
Sovrapposizione di contatti1,5 mm
Offset centrale± 0,7 mm
Disassamento assiale in condizioni di accoppiamento (x/y)± 0,4 mm
Spostamento angolare asse longitudinale± 4°
Spostamento angolare asse trasversale± 2°

Elettrico

Corrente di esercizio
IEC 60512-5-2
3,1 A a 20 °C (da 4 a 50 poli)
1,4 A a 20 °C (da 50 a 50 poli)
Resistenza di contatto
IEC 60512-2-1
≤ 25 mΩ
Distanza d'aria e di dispersionemin. 0,4 mm
Resistenza all'isolamento
IEC 60512-3-1
≥ 10 GΩ
Tensione di prova
IEC 60512-4-1
500 V CA

Elaborazione

Temperatura di saldatura
JEDEC J-STD-020E
20-40 secondi a 260 °C
MSL
JEDEC J-STD-020E
1
MontaggioPick and Place

Approvazioni / Conformità

File ULE130314
AmbienteConforme alla direttiva RoHS
Richiesta di informazioni sullo stock
Verrete reindirizzati a una pagina esterna con l'offerta di Supplyframe. Caricando il contenuto, accettate il trattamento dei dati da parte di Supplyframe.
Potete consultare le informazioni sulla protezione dei dati di Supplyframe qui.

Sì, caricare il contenuto dalla cornice di alimentazione

One27 Barra di misurazione ad alto profilo Articolo n. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51
Combinabile con distanze tra circuiti stampati da 11,1 a 20,0 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori con passo di 1,27 mm, Tecnica di connessione SMT, Altezza, senza connettore: 4,85 mm, Livello di prestazione 1
Parallelo
Ad angolo retto
SMT
Alta densità
Robusto
One27 Barra di misurazione ad alto profilo Articolo n. 403-54080-51 - Dati tecnici

Nozioni di base

Numero di contatti80
Tecnologia di connessioneSMT
Spaziatura del PCBda 11,1 a 20,0 mm
Temperatura di esercizioda -55 °C a +125 °C

Materiale

Corpo isolanteLCP, UL 94 V-0
Valore CTI
IEC 60112
175
Materiale di contattolega di rame
Rivestimento di contattoAu contro NiP contro Ni
Area di connessioneSn su Ni

Meccanico

Dimensione della griglia1,27 mm
Forza di inserimento per contatto≤ 0,5 N
Forza di trazione per contatto≥ 0,1 N
Vita utile
IEC 60512-9-1
Classe di qualità 1: 500 cicli di inserimento
Complanarità≤ 0,1 mm
Oscillazione, sinusoidale
IEC 60512-6-4
10–2000 Hz, 20 g
Interferenza di contatto durante l'oscillazione, sinusoidale
IEC 60512-2-5
≤ 1 µs
Shock, semi-sinusoidale
IEC 60512-6-3
50 g, 11 ms
Disturbi da contatto durante gli urti, semi-sinusoidale
IEC 60512-2-5
≤ 1 µs
Superare la sicurezza0,9 mm
Sovrapposizione di contatti1,5 mm
Offset centrale± 0,7 mm
Disassamento assiale in condizioni di accoppiamento (x/y)± 0,4 mm
Spostamento angolare asse longitudinale± 4°
Spostamento angolare asse trasversale± 2°

Elettrico

Corrente di esercizio
IEC 60512-5-2
3,1 A a 20 °C (da 4 a 50 poli)
1,4 A a 20 °C (da 50 a 50 poli)
Resistenza di contatto
IEC 60512-2-1
≤ 25 mΩ
Distanza d'aria e di dispersionemin. 0,4 mm
Resistenza all'isolamento
IEC 60512-3-1
≥ 10 GΩ
Tensione di prova
IEC 60512-4-1
500 V CA

Elaborazione

Temperatura di saldatura
JEDEC J-STD-020E
20-40 secondi a 260 °C
MSL
JEDEC J-STD-020E
1
MontaggioPick and Place

Approvazioni / Conformità

File ULE130314
AmbienteConforme alla direttiva RoHS
Richiesta di informazioni sullo stock
Verrete reindirizzati a una pagina esterna con l'offerta di Supplyframe. Caricando il contenuto, accettate il trattamento dei dati da parte di Supplyframe.
Potete consultare le informazioni sulla protezione dei dati di Supplyframe qui.

Sì, caricare il contenuto dalla cornice di alimentazione
Altro numero di pali? Altre altezze di impilamento? Rivestimenti di contatto alternativi? Varianti personalizzate? Contatti in ritardo?
" Non è quello giusto per voi? Richiedete subito un connettore personalizzato!
Grazie mille! Esamineremo le vostre richieste e vi contatteremo.

In caso di domande, siamo a vostra disposizione in qualsiasi momento via e-mail o telefono.

Non è stato trovato alcun prodotto corrispondente - Richiedi subito il prodotto:

I campi contrassegnati con * sono obbligatori.
È possibile consultare la nostra informativa sulla privacy qui.

Caratteristiche principali del connettore galleggiante Float27 SMT

± 0,8 mm di compensazione della tolleranza
Float27 2026 ohne LP mit Pfeile 01
  • nelle direzioni X e Y
  • durante l'inserimento
  • e una volta inserito

Caratteristiche tecniche del connettore Float27

Il Float27® consente connessioni a innesto altamente flessibili e al contempo affidabili per una vasta gamma di applicazioni board-to-board. Il connettore si basa su un passo di 1,27 mm, consente una compensazione della tolleranza di ±0,8 mm ed è innestabile grazie all'impiego del collaudato sistema di innesto con le strisce a lama della linea di prodotti One27.
One27 Barra dei pulsanti

Panoramica dei dettagli

Protezione anti-torsione

per un corretto collegamento tra la lama e la striscia a molle

Smussature di inserimento

per compensare lo scostamento centrale e angolare durante l'inserimento

Boardlock

Collegamento robusto al circuito stampato

perno di posizionamento

lavorazione ottimale grazie al posizionamento preciso

Coplanarità

Saldatura affidabile durante la lavorazione

Formazione del menisco

elevata stabilità e resistenza del punto di saldatura

Float27 2026 Gruen
Float27 Connettore a spina

Panoramica dei dettagli

contatto a molla a doppia gamba

per un collegamento sicuro e affidabile

Superficie liscia

Contatto affidabile grazie alla chiusura del contatto su una superficie laminata e liscia

28915 100x100x72x72x100 image

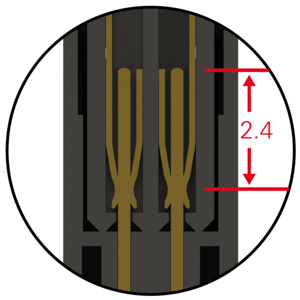

Area di sovrapposizione

Elevata affidabilità grazie all'elevata compensazione delle tolleranze

Maeander
Mäander

per ottenere un elevato compensazione delle tolleranze

Float27 Connettori per circuiti stampati

Schreibtisch ept
"Distanza massima tra i circuiti stampati, elevata compensazione delle tolleranze grazie a una funzione floating, il tutto con un passo ridotto e collaudato? Abbiamo voluto raccogliere questa sfida!

I nostri connettori per circuiti stampati SMT Float27 con passo da 1,27 mm e funzione floating offrono ora proprio questo e molto altro ancora: grazie alla loro elevata compensazione della tolleranza fino a ± 0,8 mm, sono predestinati per una vasta gamma di applicazioni che presentano sollecitazioni da urti e vibrazioni estremamente elevate, devono colmare grandi distanze tra i circuiti stampati e, inoltre, vengono lavorate in modo automatizzato. Grazie alla combinazione del connettore maschio Float27 con le diverse forme costruttive dei connettori femmina One27 e a un ampio raggio di sovrapposizione, è possibile realizzare praticamente qualsiasi distanza tra i circuiti stampati compresa tra 26,1 e 30,7 mm. La tolleranza di coplanarità di soli 0,1 mm garantisce un’ottima lavorabilità dei connettori SMT. Il contatto a molla a doppia gamba assicura la massima robustezza.
Provate i connettori Float27 e ordinate subito i vostri campioni gratuiti!"

Dominik Dotzer, Product Manager ept GmbH

FAQ: Domande e risposte sui connettori per circuiti stampati SMT Float27

Come è possibile lavorare i connettori per circuiti stampati SMT Float27?In quali modi è possibile collegare tra loro i circuiti stampati utilizzando i connettori SMT Float27?Quali distanze tra i circuiti stampati è possibile ottenere con i connettori Float27?Perché il contatto tra lama e striscia a molla nei connettori Float27 è particolarmente affidabile?Per quali applicazioni vengono utilizzati i connettori per circuiti stampati Float27?Quali tolleranze compensano i connettori per circuiti stampati Float27?È possibile controllare la saldatura dei connettori SMT Float27 sul circuito stampato tramite ispezione ottica automatica (AOI)?I connettori per circuiti stampati ept sono conformi alla direttiva RoHS?
Come è possibile lavorare i connettori per circuiti stampati SMT Float27?

Il sistema di connettori Float27 viene realizzato con la tecnologia SMT (Surface Mount Technology) e quindi saldato direttamente sui circuiti stampati. I perni di posizionamento presenti sul lato inferiore dei connettori Float27 garantiscono un posizionamento preciso sul circuito stampato. ept garantisce inoltre una coplanarità dei contatti di max. 0,1 mm, al fine di assicurare una saldatura affidabile durante la lavorazione.

In quali modi è possibile collegare tra loro i circuiti stampati utilizzando i connettori SMT Float27?

Grazie alla combinazione con le diverse guide a lama della famiglia di connettori One27, è possibile realizzare collegamenti tra circuiti stampati con disposizione parallela e ad angolo retto.

Quali distanze tra i circuiti stampati è possibile ottenere con i connettori Float27?

Con i connettori per circuiti stampati Float27 è possibile ottenere una distanza minima tra i circuiti stampati di 26,1 mm e una distanza massima di 30,70 mm. Ciò è reso possibile, da un lato, dall’ampio margine di inserimento di 2,4 mm. I connettori maschio e femmina possono quindi essere distanziati fino a 1,5 mm, garantendo comunque un contatto ottimale e affidabile.

One27 UEberstecksicherheit Pictogramm schwarzer Rand
Perché il contatto tra lama e striscia a molla nei connettori Float27 è particolarmente affidabile?

Nei connettori Float27, il contatto avviene tramite un contatto a molla a doppia ala che avvolge il perno di contatto della barra a lama. Inoltre, il contatto avviene attraverso la superficie liscia e laminata del contatto a molla. In questo modo si escludono l'abrasione della superficie di contatto e la formazione di trucioli durante l'innesto dei connettori Float27.

One27 Federkontakt
Per quali applicazioni vengono utilizzati i connettori per circuiti stampati Float27?

I connettori Float27 sono adatti a tutte le applicazioni soggette a forti urti e vibrazioni. La compensazione della tolleranza tramite il meandro alleggerisce la zona di saldatura, riduce lo stress sul punto di saldatura e garantisce forze di spostamento minime. I connettori Float27 sono adatti anche per un processo di assemblaggio automatizzato o quando è necessario saldare più connettori su un circuito stampato. Le tolleranze di produzione vengono compensate dalla funzione flottante fino a ± 0,8 mm.

Quali tolleranze compensano i connettori per circuiti stampati Float27?

I connettori Float27 consentono un'elevata compensazione delle tolleranze. In questo modo, sia durante l'innesto delle file di contatti maschi e femmine, sia una volta innestati, è consentita una tolleranza di disallineamento di ± 0,8 mm sugli assi longitudinale e trasversale. Inoltre, una sovrapposizione dei contatti fino a 2,4 mm garantisce questa elevata compensazione delle tolleranze anche nella direzione Z.

È possibile controllare la saldatura dei connettori SMT Float27 sul circuito stampato tramite ispezione ottica automatica (AOI)?

Sì, il design dei contatti dei connettori Float27 è progettato per consentire un controllo ottico automatico dopo la saldatura. I contatti dei connettori per circuiti stampati Float27 sono disposti in modo sfalsato, in modo che l'ispezione ottica automatica possa essere eseguita da un solo lato.

I connettori per circuiti stampati ept sono conformi alla direttiva RoHS?

La direttiva RoHS (Restriction of the use of certain Hazardous Substances) disciplina la limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
Confermiamo che i connettori Float27 di ept sono conformi alla direttiva RoHS 2011/65/UE, come attestato dalla certificazione RoHS. Per ulteriori informazioni, consultare la sezione RoHS & REACH.

Il tuo messaggio è stato inviato.

Grazie per l'interesse dimostrato: elaboreremo la tua richiesta il prima possibile.

Modulo di contatto

I campi contrassegnati con * sono obbligatori.

Dati personali

Richiamo

Il tuo messaggio

Mi interessa

Materiale informativo

Protezione dei dati

È possibile consultare la nostra informativa sulla privacy qui.

Grazie mille!

La contatteremo a breve per discutere delle sue esigenze. Le prepareremo e le invieremo un rapporto dettagliato sulle caratteristiche ad alta velocità e sui parametri S per la simulazione del suo progetto.

Richiedi le caratteristiche HighSpeed e i parametri S per simulare il tuo progetto

I campi contrassegnati con * sono obbligatori.
È possibile consultare la nostra informativa sulla privacy qui.

Grazie mille per il vostro interesse

Qui è possibile scaricare il white paper:

Scarica il white paper

Prima di poter scaricare il white paper, compili i seguenti campi. Grazie mille.

I campi contrassegnati con * sono obbligatori.

Dati personali

Desiderate inviarci ulteriori informazioni?

Mi interessa

Protezione dei dati

È possibile consultare la nostra informativa sulla privacy qui.

Grazie mille per la Sua richiesta

Esamineremo le vostre richieste e vi ricontatteremo il prima possibile.

Richiedi la personalizzazione dei connettori

I campi contrassegnati con * sono obbligatori, si prega di compilarli.

Referente

La vostra richiesta

Formato di file errato! Selezionare un file PDF o JPG.
È possibile consultare la nostra informativa sulla privacy qui.

Grazie mille per la Sua richiesta

Esamineremo le vostre richieste e vi ricontatteremo il prima possibile.

Le vostre specifiche relative al connettore richiesto

I campi contrassegnati con * sono obbligatori, si prega di compilarli.

Referente

La vostra richiesta

Formato di file errato! Selezionare un file PDF o JPG.
È possibile consultare la nostra informativa sulla privacy qui.
