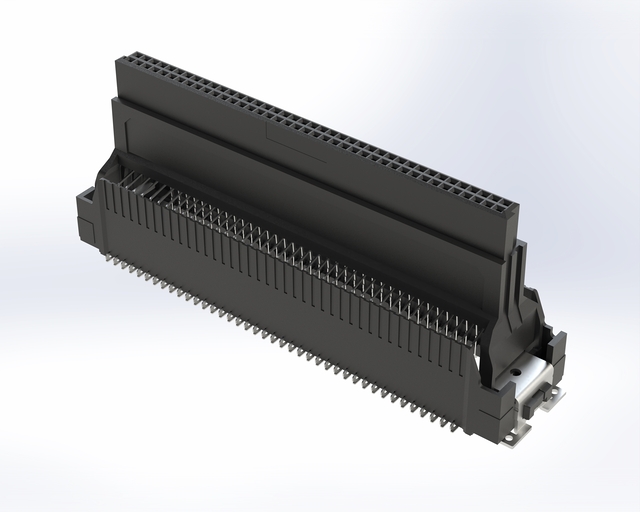

Il sistema di connettori Float27 viene lavorato con la tecnologia SMT (Surface Mount Technology, SMT) e quindi saldato direttamente sui circuiti stampati. I perni di perno di posizionamento, situati sul lato inferiore dei connettori Float27, garantiscono un posizionamento preciso sul circuito stampato. ept assicura inoltre una coplanarità dei contatti di max. 0,1 mm, per garantire una saldatura affidabile durante la lavorazione.

Grazie alla combinazione con i diversi connettori maschi della One27-famiglia di connettori, è possibile realizzare collegamenti tra circuiti stampati in disposizione parallela e ad angolo retto.

Con i connettori per circuiti stampati Float27 è possibile realizzare una distanza minima tra i circuiti stampati (distanza tra le schede) di 26,1 mm e una distanza massima di 30,70 mm. Ciò è reso possibile, da un lato, dall’elevato campo di sovrapposizione di 2,4 mm. La barra a lama e quella a molla (connettore femmina) possono così essere allontanate fino a 1,5 mm l’una dall’altra, garantendo comunque un contatto ottimale e affidabile.

Nei connettori Float27, il contatto avviene tramite un «contatto femmina» a doppia ala che racchiude il pin di contatto della connettore maschio. Inoltre, il contatto avviene tramite la superficie liscia e laminata del «contatto femmina». In questo modo si escludono l’abrasione della superficie di contatto e la formazione di trucioli durante l’innesto dei connettori Float27.

I Float27 connettore sono adatti a tutte le applicazioni soggette a forti urti e vibrazioni. L’ compensazione delle tolleranze e tramite il meandro alleggerisce la zona di saldatura, riduce lo stress sui giunto di saldatura e garantisce forze di spostamento minime. Sono adatti anche i Float27 connettore per un processo di montaggio automatizzato o anche quando si devono saldare più connettore su un circuito stampato. Le tolleranze di produzione vengono compensate dalla funzione flottante fino a ± 0,8 mm.

I connettore Float27 consentono un elevato compensazione delle tolleranze. In questo modo, durante l’innesto di connettori a lama e a molla (connettore femmina), nonché una volta innestati, è consentita una tolleranza di disallineamento di ± 0,8 mm sugli assi longitudinale e trasversale. Inoltre, una lunghezza di impegno dei contatti dei contatti fino a 2,4 mm garantisce questo elevato compensazione delle tolleranze anche nella direzione Z.

Sì, il design dei contatti dei connettori Float27 è progettato per un controllo ottico automatico dopo la saldatura. I contatti dei connettori per connettore per circuito stampato Float27 sono disposti in modo sfalsato, in modo che l’ispezione ottica automatica possa essere eseguita da un solo lato.

La direttiva RoHS (Restriction of the use of certain Hazardous Substances) disciplina la limitazione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
Confermiamo che i connettore Float27 di ept sono conformi alla direttiva RoHS 2011/65/UE, come attestato dalla certificazione RoHS. Per ulteriori informazioni, consultare la sezione RoHS & REACH.
