Connessioni per circuiti stampati scalabili e robuste in tecnologia SMT
I connettori per circuiti stampati SMT della serie Zero8 collegano in modo affidabile i circuiti stampati con velocità di trasmissione dati pari a 16 Gbit/s.
Caratteristiche
Passo: 0,8 mm
Corrente di esercizio: 1,7 A
16 Gbit/s
500 cicli di
inserimento/estrazione Scalabilità
illimitata Massima affidabilità dei
contatti Protezione ottimizzata contro l'inserimento errato
Confezionato in Tape & Reel
Applicazioni
Da scheda a scheda (mezzanino) da 6 a 21 mm Collegamenti
I prodotti Zero8 sono disponibili per un passo di PCB di 6-21 mm. Saremo lieti di aiutarvi.
Spina diritta schermata
Zero8 plug a profilo medio schermato Articolo n. 405-53112-51
Altezza 2,65 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a profilo medio schermato Articolo n. 405-53120-51
Altezza 2,65 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a profilo medio schermato Articolo n. 405-53132-51
Altezza 2,65 mm, Sovrapposizione dei contatti 1,5 mm, 32 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a profilo medio schermato Articolo n. 405-53152-51
Altezza 2,65 mm, Sovrapposizione dei contatti 1,5 mm, 52 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a profilo medio schermato Articolo n. 405-53180-51
Altezza 2,65 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a basso profilo schermato Articolo n. 405-52112-51
Altezza 1,15 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a basso profilo schermato Articolo n. 405-52120-51
Altezza 1,15 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a basso profilo schermato Articolo n. 405-52132-51
Altezza 1,15 mm, Sovrapposizione dei contatti 1,5 mm, 32 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a basso profilo schermato Articolo n. 405-52152-51
Altezza 1,15 mm, Sovrapposizione dei contatti 1,5 mm, 52 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 plug a basso profilo schermato Articolo n. 405-52180-51
Altezza 1,15 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore schermato ad alto profilo Articolo n. 405-54112-51
Altezza 7,15 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore schermato ad alto profilo Articolo n. 405-54120-51
Altezza 7,15 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore schermato ad alto profilo Articolo n. 405-54132-51
Altezza 7,15 mm, Sovrapposizione dei contatti 1,5 mm, 32 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore schermato ad alto profilo Articolo n. 405-54152-51
Altezza 7,15 mm, Sovrapposizione dei contatti 1,5 mm, 52 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore schermato ad alto profilo Articolo n. 405-54180-51
Altezza 7,15 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore a profilo extra alto, schermato Articolo n. 405-55112-51
Altezza 8,65 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore a profilo extra alto, schermato Articolo n. 405-55120-51
Altezza 8,65 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore a profilo extra alto, schermato Articolo n. 405-55132-51
Altezza 8,65 mm, Sovrapposizione dei contatti 1,5 mm, 32 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore a profilo extra alto, schermato Articolo n. 405-55152-51
Altezza 8,65 mm, Sovrapposizione dei contatti 1,5 mm, 52 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8, connettore a profilo extra alto, schermato Articolo n. 405-55180-51
Altezza 8,65 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 socket a profilo medio schermato Articolo n. 406-53112-51
Altezza 7,85 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 socket a profilo medio schermato Articolo n. 406-53120-51
Altezza 7,85 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 socket a profilo medio schermato Articolo n. 406-53132-51
Altezza 7,85 mm, Sovrapposizione dei contatti 1,5 mm, 32 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 socket a profilo medio schermato Articolo n. 406-53152-51
Altezza 7,85 mm, Sovrapposizione dei contatti 1,5 mm, 52 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 socket a profilo medio schermato Articolo n. 406-53180-51
Altezza 7,85 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a basso profilo schermata Articolo n. 406-52112-51
Altezza 4,85 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a basso profilo schermata Articolo n. 406-52120-51
Altezza 4,85 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a basso profilo schermata Articolo n. 406-52132-51
Altezza 4,85 mm, Sovrapposizione dei contatti 1,5 mm, 32 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a basso profilo schermata Articolo n. 406-52152-51
Altezza 4,85 mm, Sovrapposizione dei contatti 1,5 mm, 52 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a basso profilo schermata Articolo n. 406-52180-51
Altezza 4,85 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a profilo alto schermata Articolo n. 406-54112-51
Altezza 10,85 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a profilo alto schermata Articolo n. 406-54120-51
Altezza 10,85 mm, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a profilo alto schermata Articolo n. 406-54132-51
Altezza 10,85 mm, Sovrapposizione dei contatti 1,5 mm, 32 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a profilo alto schermata Articolo n. 406-54152-51
Altezza 10,85 mm, Sovrapposizione dei contatti 1,5 mm, 52 fori con passo di 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Presa Zero8 a profilo alto schermata Articolo n. 406-54180-51
Altezza 10,85 mm, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
zero8 plug angolato schermato Articolo n. 405-51112-51
piegato a 90°, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
zero8 plug angolato schermato Articolo n. 405-51120-51
piegato a 90°, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
zero8 plug angolato schermato Articolo n. 405-51180-51
piegato a 90°, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 con connettore angolato schermato Articolo n. 406-51112-51
piegato a 90°, Sovrapposizione dei contatti 1,5 mm, Numero di fori: 12, passo: 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 con connettore angolato schermato Articolo n. 406-51120-51
piegato a 90°, Sovrapposizione dei contatti 1,5 mm, Numero di fori 20 con passo 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Zero8 con connettore angolato schermato Articolo n. 406-51180-51
piegato a 90°, Sovrapposizione dei contatti 1,5 mm, 80 fori su una griglia da 0,8 mm, Tecnica di connessione SMT, Schermatura EMC, Livello di prestazione 1
Quali sono i vantaggi della nuova tecnologia ScaleX?
Come funziona il collegamento su entrambi i lati? Quali velocità di trasmissione è possibile raggiungere con i connettori Zero8? Quali vantaggi offre il concetto di schermatura integrata? Quanto è flessibile la progettazione dei vostri dispositivi con i connettori Zero8?
Troverete le risposte alle vostre domande in questo breve filmato animato. Guardatelo subito qui (o su YouTube)!
Caratteristiche dei connettori SMT da 0,8 mm con tecnologia ScaleX
ScaleX: questo marchio è sinonimo di tecnologia di contatto a doppia faccia e robusta, integrata in un sistema di connettori scalabile in modo variabile.
I nostri connettori a molla della serie Zero8, grazie a ScaleX, garantiscono un contatto particolarmente affidabile, rendendoli ideali per applicazioni in settori industriali esigenti. Sollecitazioni continue come vibrazioni e urti non rappresentano alcun problema per questi connettori tedeschi di alta qualità. Allo stesso tempo, la scalabilità dei connettori board-to-board assicura piena flessibilità.
Zero SMT Socket
Panoramica dei dettagli
Protezione anti-torsione
per un corretto collegamento tra spina e presa
Smussature di inserimento

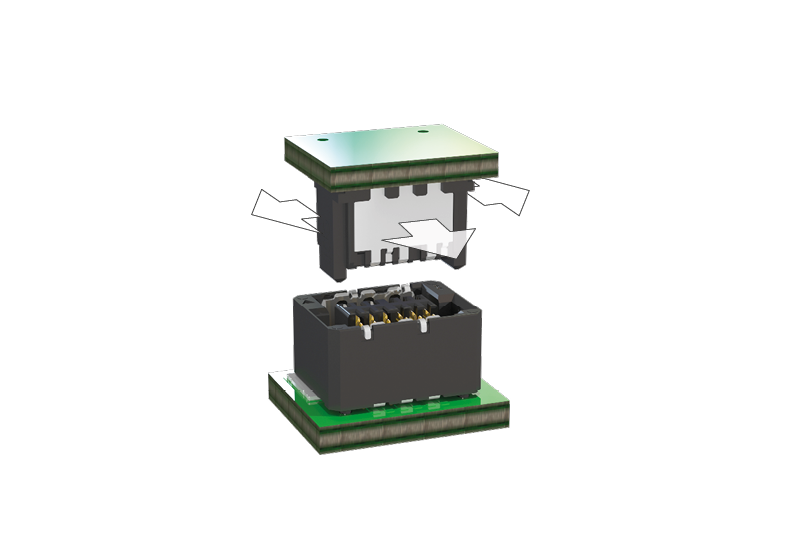

per compensare lo scostamento centrale e angolare durante l'inserimento
Boardlock
per un collegamento solido al circuito stampato
perno di codifica
per il corretto posizionamento del connettore sulla scheda circolare
Coplanarità
per una saldatura affidabile durante la lavorazione
Formazione del menisco
per garantire un'elevata stabilità e resistenza del punto di saldatura
Zero SMT Plug
Panoramica dei dettagli
Sistema di contatto a doppia faccia
per un collegamento sicuro in ambiente industriale (urti, vibrazioni, cicli termici, gas nocivi)
Superficie di contatto liscia
Il contatto sul lato laminato omogeneo con superfici di alta qualità consente 500 cicli di innesto
Contatti protetti
La geometria ottimizzata dei contatti e dell'alloggiamento riduce il rischio di danneggiamento dei contatti
Flusso di dati

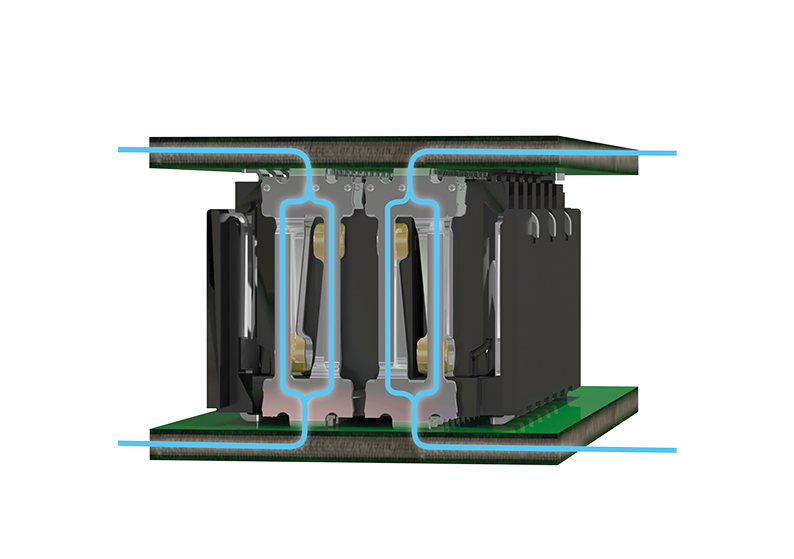

La geometria dei contatti ottimizzata per le alte frequenze garantisce velocità di trasmissione dati di 16 Gbit/s
Schermatura EMC
La schermatura su entrambi i lati garantisce un'elevata compatibilità elettromagnetica per un'integrità del segnale ottimale in ambiente industriale
Compensazione della tolleranza
Elevata affidabilità grazie all'elevata compensazione delle tolleranze
Sistema di contatto neutro dal punto di vista del genere: contatto su entrambi i lati per la massima affidabilità nei connettori SMT
A differenza dei tradizionali connettori SMD, che realizzano il contatto tramite un contatto a lama e uno a molla, il nostro connettore per circuiti stampati schermato Zero8 presenta sia un contatto a lama che uno a molla su ciascuna coppia di connettori (spina o presa). Grazie a questa affidabile tecnologia di connessione, il connettore con passo da 0,8 mm garantisce un doppio contatto su un singolo pin e offre un'elevata ridondanza, assicurando la massima sicurezza di contatto. Il sistema di contatto gender-neutral assicura un collegamento sicuro, robusto e a tenuta di gas anche in presenza di urti, vibrazioni, cicli termici e gas nocivi. L'elevatissima tolleranza di 0,4 mm a connettore inserito, resa possibile dal sistema di contatto neutro dal punto di vista del genere del connettore Zero8, rende il connettore particolarmente scalabile.
La geometria dell’involucro isolante è inoltre concepita in modo tale che i contatti affondino nel corpo isolante e siano così protetti da rendere praticamente impossibile il loro danneggiamento. Inoltre, la geometria impedisce in modo affidabile un innesto errato dei contatti.
Distanze flessibili tra i circuiti stampati: connettori per circuiti stampati adatti a ogni esigenza
I nostri connettori per circuiti stampati sono robusti e garantiscono un'elevata compensazione delle tolleranze. Sia durante l'installazione che una volta inseriti, i connettori SMT si adattano alle vostre esigenze specifiche. Questi connettori sono in grado di tollerare anche un utilizzo non corretto. Qualunque sia il vostro progetto, potete contare sui connettori Zero8.
I connettori multipolari del produttore ept non devono essere inseriti fino in fondo. Grazie alla corsa di inserimento di 2,3 mm, i connettori ept si adattano perfettamente alle vostre applicazioni. Spina e presa possono essere inserite in modo variabile entro un intervallo di 1,5 mm, senza che ciò influisca sulla trasmissione dei dati. A seconda delle esigenze, sono realizzabili distanze tra i circuiti stampati da 6,00 a 21,00 mm.
Inserendo il connettore fino a battuta si ottiene la distanza minima possibile tra i circuiti stampati. Per ottenere la massima distanza possibile, inserite il connettore maschio e la presa solo per 0,8 mm. Questa superficie di contatto è già sufficiente per garantire un collegamento rapido e sicuro.
Connettore per circuiti stampati Zero8 conforme alle specifiche PICMG Modblox7
ModBlox7 descrive le specifiche di base di un Box PC modulare, costituito da diversi moduli funzionali, quali CPU, alimentatore e I/O. Questo nuovo standard indipendente dal produttore consente agli utenti di realizzare un'ampia gamma di combinazioni di dispositivi in un design modulare grazie a unità funzionali interoperabili. L'obiettivo del PICMG® era anche quello di ridurre i costi e promuovere la sostenibilità. La nuova specifica della PICMG® comprende sia la meccanica e le unità funzionali modulari, sia il collegamento elettrico tramite connettori con pinout predefinito.
Un Box-PC è costituito da un alloggiamento, una o due unità di alimentazione e una o due CPU con rispettivamente fino a quattro I/O PCI-Express e fino a otto I/O basati su USB. A sua volta, ogni modulo può comprendere fino a tre circuiti stampati impilati, a seconda della complessità dell'unità. Le dimensioni del Box-PC sono prestabilite in altezza e profondità. La larghezza frontale varia invece a seconda del numero di unità. Queste, a loro volta, possono essere costituite da uno o più cosiddetti slot da 1,4 pollici. Dodici slot possono così essere allineati fino a una larghezza massima di 16,8 pollici. Naturalmente, in uno standard per la
configurazione modulare dei dispositivi, particolare attenzione va prestata al collegamento elettrico e meccanico dei singoli moduli tramite connettori. In base alle condizioni di impiego dei Box-PC, lo zero8 è un connettore ad alta velocità in SMT che si contraddistingue non solo per l’enorme robustezza durante l’installazione, ma anche per le elevate tolleranze durante il funzionamento e per la spiccata resistenza alle condizioni ambientali avverse. Poiché in alcune applicazioni è necessario garantire l'affidabilità tramite ridondanza con un ulteriore connettore, deve inoltre essere possibile l'utilizzo simultaneo di più connettori su un circuito stampato. Ciò richiede un'elevata compensazione dell'offset durante l'inserimento e tolleranze durante il funzionamento. Il connettore per circuiti stampati zero8 presenta tutte queste caratteristiche.
Connettori per circuiti stampati: schermatura EMC per la massima qualità di connessione dei circuiti stampati
Con l'aumentare della densità di installazione cresce il rischio di interferenze elettromagnetiche reciproche. Per evitare ciò, vengono utilizzati connettori schermati, che garantiscono una migliore compatibilità elettromagnetica (EMC). La compatibilità elettromagnetica è fondamentale per il funzionamento senza interferenze dei componenti elettrici e delle applicazioni.
I nostri connettori board-to-board Zero8 si distinguono per la schermatura su entrambi i lati, che garantisce valori ottimali di compatibilità elettromagnetica (EMC). In questo modo è garantita una trasmissione dei dati priva di interferenze praticamente in qualsiasi ambiente. Il materiale di schermatura utilizzato è particolarmente adatto a componenti con elevati requisiti di compatibilità elettromagnetica. In questo modo è garantita un'induttanza di accoppiamento massima di 10 picohenry. Ciò rende i connettori per circuiti stampati della famiglia Zero8 la scelta ottimale per applicazioni nell'Industria 4.0 e nell'Internet delle cose.
Il sistema di schermatura su ampia superficie devia in modo affidabile le correnti di disturbo verso il collegamento di terra grazie ai contatti multipli presenti su entrambi i circuiti stampati. L'influenza dell'intensità del campo elettrico e magnetico sui connettori delle schede può essere simulata in modo chiaro tramite l'induttanza di accoppiamento. Nel caso opposto, in cui il connettore potrebbe fungere da fonte di interferenza, i componenti e le parti adiacenti vengono protetti in modo efficace.
Realizziamo connettori personalizzati su misura per la vostra applicazione.
Connettori per circuiti stampati SMT Zero8 per applicazioni industriali
Siete alla ricerca di un connettore SMT schermato, robusto e con contatti affidabili? Preferibilmente anche scalabile in base alle vostre esigenze specifiche?
La nostra famiglia di connettori per circuiti stampati Zero8 con passo da 0,8 mm è stata sviluppata per applicazioni industriali esigenti e offre la massima scalabilità.
Adattate liberamente la forma, il numero di poli e l'altezza di impilamento dei connettori SMT alle vostre esigenze individuali. I nostri connettori per circuiti stampati garantiscono una velocità di trasmissione dati di 16 Gbit/s. Il collegamento della scheda può essere realizzato in configurazione parallela, a angolo retto o orizzontale. Sono disponibili socket e spine nelle versioni low-profile, mid-profile e high-profile, oltre che angolate; la spina è proposta anche in versione x-high-profile.
Grazie alle diverse altezze di montaggio, i connettori board-to-board Zero8 consentono di ottenere distanze tra i circuiti stampati comprese tra 6,00 e 21,00 mm. I connettori ept sono disponibili in versioni da 12 a 80 poli. È possibile selezionare anche la schermatura. È possibile richiedere entrambi i lati della coppia di connettori con schermatura, senza schermatura oppure con schermatura solo su un lato; la scelta spetta a voi. Tutti i connettori zero8 sono comunque compatibili tra loro e liberamente combinabili, indipendentemente dalla versione selezionata.
FAQ: Domande e risposte sui connettori per circuiti stampati SMT Zero8
Come si possono lavorare i connettori per circuiti stampati SMT Zero8?In quali modi è possibile collegare tra loro i circuiti stampati utilizzando i connettori SMT Zero8?Quali correnti possono essere trasmesse tramite i connettori Zero8?Quali sono le caratteristiche distintive del nuovo sistema di collegamento?Cosa rappresenta la tecnologia ScaleX?Per quali velocità di trasmissione dati sono adatti i connettori SMT Zero8?Per quali applicazioni è indicata la versione schermata?Il sistema di fissaggio dello zero8 compensa le tolleranze nella mia applicazione?
Come si possono lavorare i connettori per circuiti stampati SMT Zero8?
Il sistema di connettori Zero8 viene lavorato con la tecnologia SMT (Surface Mount Technology) e quindi saldato direttamente sui circuiti stampati. I connettori vengono normalmente forniti in confezioni tape-and-reel, il che consente la lavorazione completamente automatizzata tramite pick-and-place. I perni di posizionamento sul lato inferiore dei connettori zero8 garantiscono un posizionamento preciso sul circuito stampato. ept garantisce inoltre una coplanarità dei contatti di max. 0,1 mm, per assicurare una saldatura affidabile durante la lavorazione.
In quali modi è possibile collegare tra loro i circuiti stampati utilizzando i connettori SMT Zero8?
Le diverse configurazioni della famiglia di connettori Zero8 consentono il collegamento di circuiti stampati in disposizione parallela con altezze di impilamento comprese tra 6 e 21 mm, nonché in disposizione orizzontale o ad angolo retto.
Quali correnti possono essere trasmesse tramite i connettori Zero8?
Grazie alla lega di rame di alta qualità con eccellenti valori di conducibilità, in un connettore a 50 poli è possibile raggiungere fino a 1,7 A a una temperatura ambiente di 20 °C. Questi valori vengono solitamente raggiunti nei connettori con un passo minimo di 1,27 mm.
Quali sono le caratteristiche distintive del nuovo sistema di collegamento?
Ogni coppia di connettori (spina o presa) comprende sia un contatto a lama che un contatto a molla. Questa doppia contatto garantisce un collegamento sicuro e a tenuta di gas in ambito industriale ed è resistente a fattori esterni quali urti, vibrazioni, cicli termici, gas nocivi, ecc. Grazie al contatto sulla superficie laminata omogenea con finiture di alta qualità, sono garantiti almeno 500 cicli di innesto e si riduce l'abrasione della superficie in caso di micromovimenti.
Cosa rappresenta la tecnologia ScaleX?
Il marchio tecnologico ScaleX descrive la scalabilità del sistema di connettori nell'applicazione e i vantaggi della tecnologia dei contatti: collegamenti
meccanici ed elettrici affidabili grazie al sistema di contatti su entrambi
i lati; design flessibile dei dispositivi: diversi numeri di poli, forme costruttive e altezze di impilamento con elevata sicurezza contro l'inserimento errato
; variabilità: connettori board-to-board in versioni schermate e non
schermate; robustezza: tecnologia di connessione per un'elevata compensazione delle tolleranze e protezione dei contatti; velocità di
trasmissione dati fino a 16 Gbit/s: opzionalmente con concetto di schermatura chiusa per un'elevata protezione EMC.
Per quali velocità di trasmissione dati sono adatti i connettori SMT Zero8?
Le simulazioni effettuate con il sistema di connettori Zero8 a 16 Gbit/s dimostrano un'eccellente integrità del segnale. I parametri S possono essere forniti per le vostre simulazioni applicative; non esitate a contattarci all'indirizzo sales@ept.de
Per quali applicazioni è indicata la versione schermata?
Il sistema di schermatura garantisce una compatibilità elettromagnetica (EMC) ottimale nell'ambito industriale ed è adatto a tutti i dispositivi con trasmissione interna ad alta velocità classificati come sorgenti di interferenze e/o ricevitori di interferenze: convertitori di frequenza, alimentatori, sistemi UPS, azionamenti elettrici, apparecchiature di commutazione, sistemi di controllo, sistemi IO, dispositivi medici, tecnologia di misurazione, sistemi di comunicazione, tecnologia di rete, sensori, dispositivi di trasmissione video.
Il sistema di fissaggio dello zero8 compensa le tolleranze nella mia applicazione?
Il nuovo sistema di collegamento garantisce un elevato compenso delle tolleranze durante l'installazione (disallineamento angolare fino a 5°, disallineamento centrale di ± 0,7 mm) e compensa, anche una volta inserito, le tolleranze dei dispositivi di ± 0,4 mm nelle direzioni x e y e di 1,5 mm nella direzione z.
