ept fornisce ad adp MERKUR connettori adconnettore ad alta velocità
per mini-PC
La ept GmbH fornisce ad adp MERKUR connettori adconnettore ad alta velocità per i mini-PC adp
Dalla sua fondazione nel 1957, il Gruppo Gauselmann si è sviluppato fino a diventare un grande gruppo operante a livello internazionale con circa 14.000 dipendenti in tutto il mondo e un fatturato annuo di oltre 3 miliardi di euro. Le competenze chiave dell’azienda risiedono nello sviluppo di software per giochi e nella produzione di slot machine. La controllata adp MERKUR GmbH riunisce lo sviluppo, la produzione e la distribuzione di giochi e slot machine.
Un PC, infinite possibilità

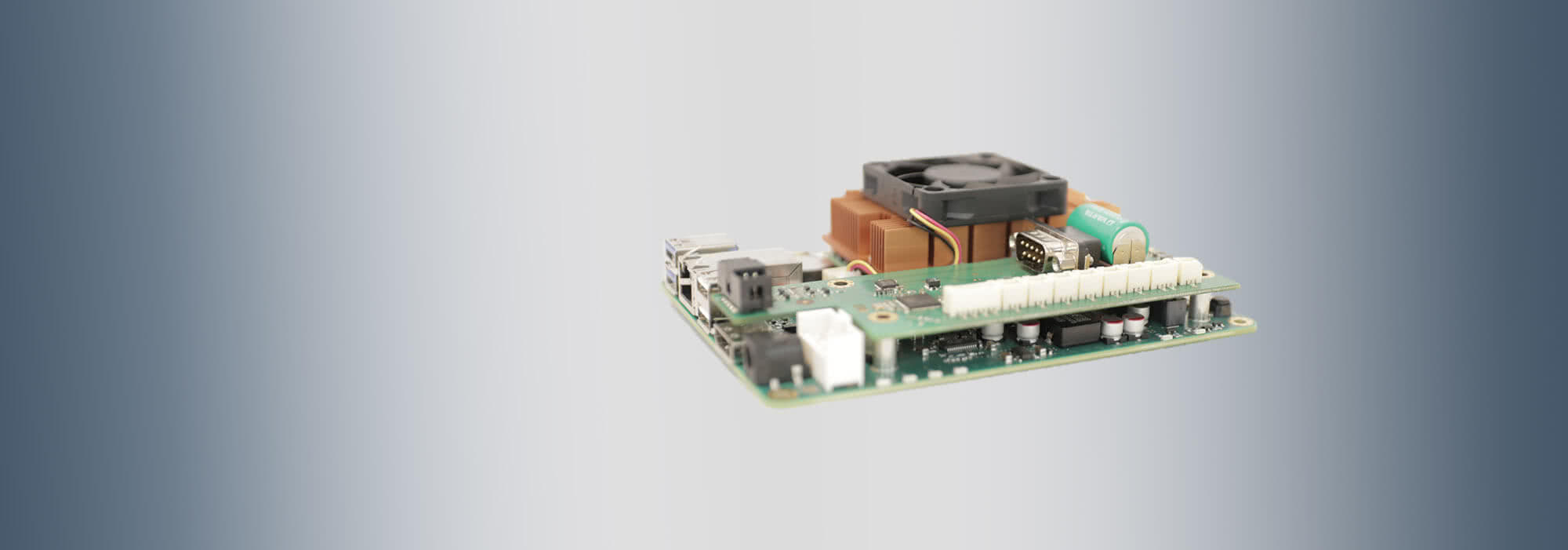

Per l'impiego nelle proprie slot machine, adp MERKUR ha sviluppato l'"adp Mini-PC", un'unità di controllo pensata appositamente per applicazioni con requisiti di potenza ridotti. L'attenzione è rivolta in particolare alle soluzioni per terminali o ai prodotti nel campo della tutela dei minori. Lo standard SMARC utilizzato consente di scalare la potenza della CPU, adattandola così alle esigenze specifiche.
Modularità per la scalabilità
Con lo sviluppo del proprio mini-PC, adp MERKUR si colloca pienamente nella tendenza attuale della modularizzazione. Infatti, per poter scalare la classe di prestazioni della CPU e la gamma di funzioni a seconda del campo di applicazione, era necessaria una struttura modulare dell’unità di controllo. Alla base del mini-PC adp c’è una scheda carrier (carrier board) sviluppata appositamente da adp MERKUR, che comprende tutte le consuete interfacce per PC quali DisplayPort, USB 3.0, USB 2.0 ed Ethernet. Grazie a queste interfacce, la scheda carrier non ha nulla da invidiare a un PC industriale e può quindi essere impiegata in grandi quantità in contesti diversi, senza dover gestire diverse varianti di configurazione. Un’interfaccia multifunzione consente inoltre di espandere le funzionalità tramite moduli innestabili. A tal fine, dispone di diverse interfacce ad alta velocità come PCIe 3.0 e USB, nonché di vari I/O, UART e delle relative tensioni di esercizio. Trova applicazione, ad esempio, nelle espansioni WLAN, nelle interfacce di memoria o nell’adattamento a cablaggi esistenti.
Capacità di adattamento e sostenibilità
Prima dello sviluppo del mini-PC, adp MERKUR utilizzava PC consumer acquistati in commercio. Questi dispositivi presentavano tuttavia notevoli limiti in termini di durata e adattabilità, rendendo indispensabile lo sviluppo di una soluzione propria. Il mini-PC adp ha inoltre garantito un adattamento personalizzato alle esigenze specifiche di adp MERKUR. Un vantaggio particolare è rappresentato dalla sostenibilità della nuova soluzione: i dispositivi restituiti non devono essere smaltiti, ma possono essere riutilizzati in altre applicazioni.
Ecco la dichiarazione di adp Merkur
«La collaborazione è sempre stata rapida, diretta e costruttiva. L’assistenza diretta rende efficiente lo sviluppo e la risoluzione dei problemi.»
– Daniel Marsch, responsabile del team di sviluppo presso adp MERKUR –
– Daniel Marsch, responsabile del team di sviluppo presso adp MERKUR –
Requisiti per i connettore

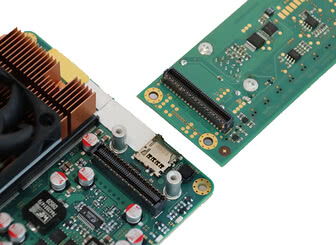

Tuttavia, l’adattabilità e la riutilizzabilità comportano requisiti particolari per il connettore che deve collegare tra loro la carrier board e il modulo a innesto. Un requisito fondamentale era l’idoneità alle applicazioni ad alta velocità, in cui si raggiungono velocità di trasmissione dati di 16 Gbit/s e oltre. A causa della sostituzione dei moduli, tuttavia, il connettore (connettore) deve anche essere particolarmente resistente, in modo da rappresentare sempre una soluzione di collegamento a prova di guasto nonostante i ripetuti inserimenti. Inoltre, per adp MERKUR era fondamentale che il connettore potesse essere saldato anche sul lato inferiore del circuito stampato e che non si staccasse da esso durante la cosiddetta saldatura a riflusso (Reflow). Un altro aspetto importante era la resistenza alla torsione del connettore durante l’inserimento, al fine di garantire un collegamento affidabile e assicurare che l’connettore non venisse danneggiato già durante l’installazione.
La soluzione: Zero8

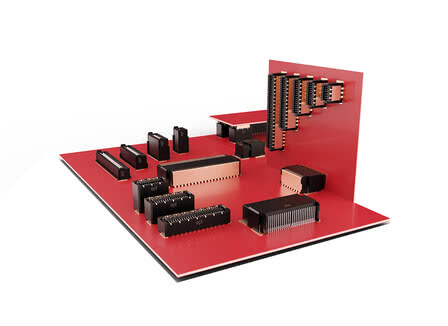

Velocità di trasmissione, robustezza, qualità e resistenza alla torsione: requisiti che il connettore Zero8 soddisfa pienamente. È considerato il tuttofare tra i connettori ept, poiché oltre alle sue caratteristiche di alta velocità e robustezza offre anche una vasta gamma di varianti: adp MERKUR ha così potuto scegliere tra connettori angolati, diritti, schermati e non schermati, con diverse altezze e numero di poli. Alla fine si è optato per il connettore Zero8 diritto a 80 poli, che ha reso possibile unconnessione mezzanine con una distanza tra i distanza tra le schede compresa tra 10,5 e 12 mm. Una schermatura aggiuntiva ha garantito un’compatibilità elettromagnetica elettromagnetica ottimale e quindi un flusso di segnale privo di interferenze.
Ulteriori informazioni sul prodotto sono disponibili qui:
Zero8 »
Ulteriori informazioni sul prodotto sono disponibili qui:
Zero8 »
Partner affidabili
La decisione di acquistare un connettore della ept è stata molto naturale per adp MERKUR: già da molti anni le due aziende intrattengono una collaborazione basata su un rapporto di grande fiducia. Così, il modello Zero8 di ept è entrato fin da subito nella rosa dei candidati. Tuttavia, il fattore decisivo è stata la garanzia fornita da ept che il connettore non sarebbe caduto dal circuito stampato nemmeno durante la saldatura a onda: «Questa garanzia non la offre NESSUN altro produttore – è esemplare!», afferma anche Daniel Marsch, caposquadra nel reparto sviluppo di adp MERKUR.
Altri progetti
Impegni come questi e l’assistenza personalizzata ai clienti hanno portato adp MERKUR a realizzare ulteriori progetti con ept oltre al mini-PC adp. Così lo Zero8 è stato impiegato nuovamente: per il collegamento della console della slot machine «Zonic» al resto del cablaggio si cercava una soluzione di connessione affidabile. Grazie alle esperienze positive con ept e il suo Zero8, la ricerca non è durata a lungo.
