con la massima scalabilità!
Scoprite i 5 superpoteri della famiglia di prodotti Zero8
Approfittate fin da subito della massima efficienza, sicurezza dei contatti, protezione del segnale, velocità e robustezza.
La famiglia di prodotti zero8 di ept è stata sviluppata appositamente per applicazioni industriali esigenti e offre la massima scalabilità: è possibile adattare individualmente le forme costruttive, l’altezza di impilamento e il numero di poli alle proprie esigenze. La presa e il connettore sono disponibili nelle forme costruttive low-profile, mid-profile e high-profile, sia in versione diritta che angolare. Il connettore maschio è inoltre disponibile nella versione x-high-profile, consentendo al connettore Zero8, grazie alle diverse altezze, di realizzare distanze tra i circuiti stampati comprese tra 6 e 21 mm. È possibile richiedere un numero di poli variabile tra 12 e 80.
Ma non è tutto. Anche per quanto riguarda la schermatura avete l’imbarazzo della scelta. Entrambi i lati della coppia di connettori con o senza schermatura? O magari solo un lato con schermatura? La decisione spetta a voi: tutti i connettori Zero8 sono in ogni caso compatibili tra loro e liberamente combinabili, indipendentemente dal fatto che siano con o senza schermatura.
Ma non è tutto. Anche per quanto riguarda la schermatura avete l’imbarazzo della scelta. Entrambi i lati della coppia di connettori con o senza schermatura? O magari solo un lato con schermatura? La decisione spetta a voi: tutti i connettori Zero8 sono in ogni caso compatibili tra loro e liberamente combinabili, indipendentemente dal fatto che siano con o senza schermatura.
La robusta tecnologia di connessione ScaleX a doppia faccia resiste alle difficili condizioni delle applicazioni industriali e garantisce un contatto sicuro in presenza di sollecitazioni meccaniche quali urti e vibrazioni. Inoltre, una volta inserita, compensa le tolleranze del dispositivo in tutte le direzioni. Grazie alla schermatura EMC, i segnali sono perfettamente protetti dagli influssi esterni in ambiente industriale e la composizione dei materiali garantisce una velocità di trasmissione dati fino a 16 Gbit/s. Inoltre, ept ha pensato anche a un passo in più: la geometria del connettore è stata progettata in modo tale che i contatti non possano essere danneggiati nemmeno in caso di utilizzo errato.
Superpotere: EFFICIENZA
Risparmio di spazio grazie alla maglia da 0,8 mm
Tutti i connettori Zero8 presentano una distanza tra i contatti di 0,8 mm, un passo compatto che consente di occupare il minor spazio possibile sul circuito stampato. Nonostante il passo ridotto, i contatti vengono innestati l'uno nell'altro sulla superficie liscia e non sul bordo ruvido di tranciatura. Ciò garantisce una resistenza dei contatti all'abrasione nettamente superiore, ad esempio in caso di micro-movimenti.
Contatti variabili da 12 a 80
Zero8 è disponibile con 12, 20, 32, 52 o 80 contatti per garantire la massima flessibilità nella vostra applicazione. Il connettore è a doppia fila; ad esempio, in un connettore a 12 poli sono presenti 6 contatti per fila. Se necessario, è possibile realizzare anche varianti con un numero di poli specifico, ad esempio per distanze in aria e di isolamento più ampie.
Disponibile in versione schermata e non schermata
Anche per quanto riguarda la schermatura avete l'imbarazzo della scelta! Entrambi i lati della coppia di connettori con schermatura o senza? O magari solo un lato con schermatura? La scelta spetta a voi: tutti i connettori Zero8 sono comunque compatibili tra loro e liberamente combinabili, indipendentemente dal fatto che siano schermati o meno. Nei modelli schermati, i terminali da saldare dei contatti sono posizionati sotto il connettore, mentre nei modelli non schermati sono ai lati, per consentire un controllo AOI durante il processo di lavorazione.

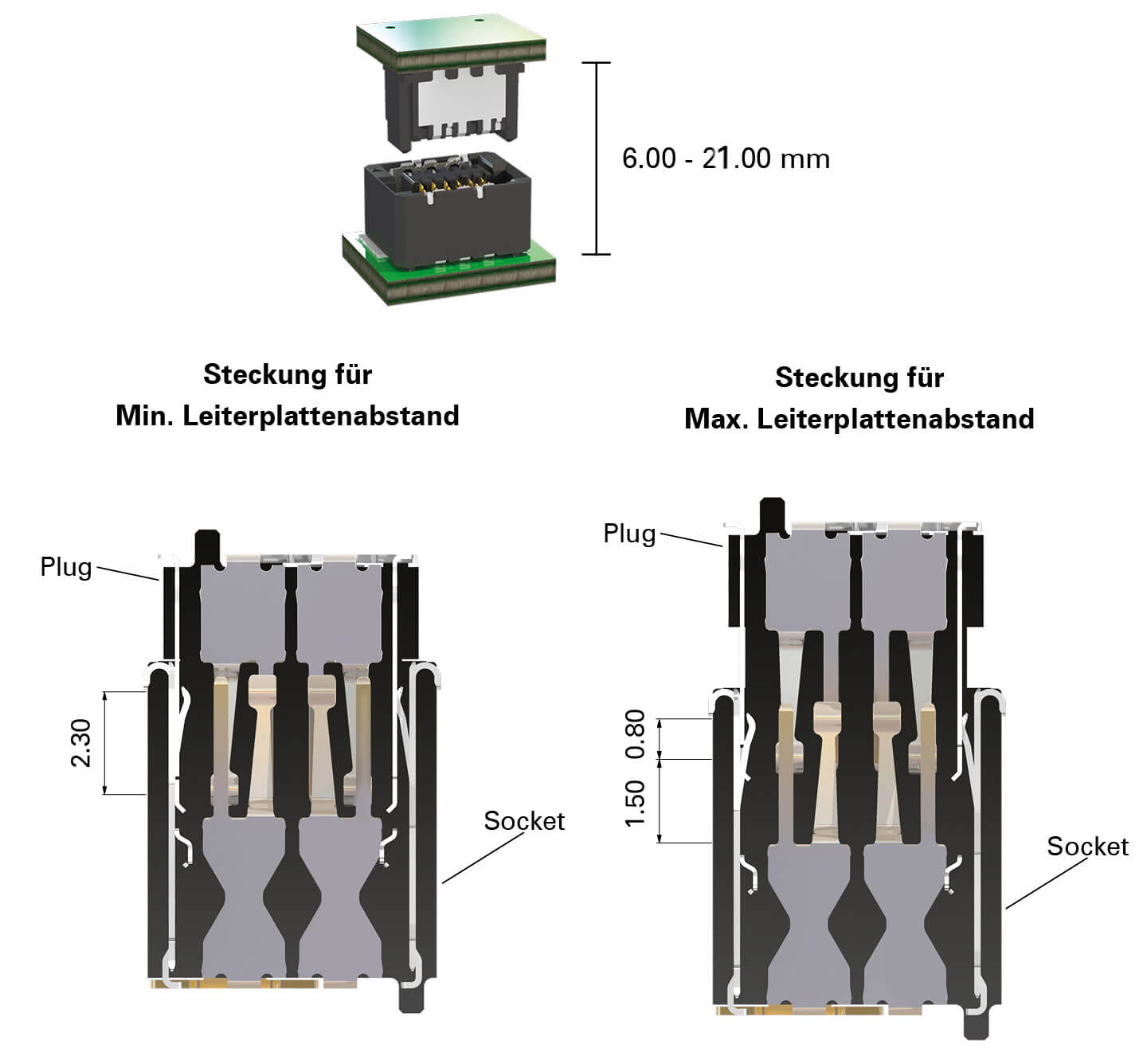

Altezza delle pile da 6 a 21 mm
Grazie alle versioni lineari low, mid e high è possibile realizzare distanze tra i circuiti stampati in qualsiasi misura compresa tra 6 e 21 mm. Inserendo il connettore fino a battuta si ottiene la distanza minima possibile tra i circuiti stampati. Il connettore maschio e la presa possono essere inseriti in modo variabile entro un intervallo di 1,5 mm per ottenere la distanza massima possibile tra i circuiti stampati. Gli ultimi 0,8 mm garantiscono un contatto sicuro (sicurezza contro l'inserimento eccessivo).
Modelli angolari per applicazioni da 90° a 180°
Grazie alla forma angolata, combinata con quella diritta, è possibile disporre i circuiti stampati ad angolo retto l'uno rispetto all'altro, ad esempio per backplane con schede figlie. La combinazione di due forme angolate consente di disporre due circuiti stampati uno accanto all'altro con un angolo di 180 gradi. Il tutto è disponibile in versione schermata o non schermata e nelle varianti con 12, 20, 32, 52 o 80 contatti, per la massima flessibilità nella vostra applicazione.
Sviluppate le vostre soluzioni con la massima efficienza. Grazie alle sue funzionalità, Zero8 vi consente di raggiungere più rapidamente i vostri obiettivi, beneficiando al contempo di un’enorme varietà di modelli. Sono disponibili anche modelli angolari per applicazioni a 90° e 180°.
White paper gratuito su alta velocità e EMC »
Richiedete un kit campioni gratuito »
Ulteriori informazioni sono disponibili qui.
White paper gratuito su alta velocità e EMC »
Richiedete un kit campioni gratuito »
Ulteriori informazioni sono disponibili qui.
Superpotere: SICUREZZA NEI CONTATTI
Innovativo sistema di contatto ScaleX
ScaleX: questo marchio è sinonimo di tecnologia di contatto robusta integrata in un sistema di connettori scalabile in modo variabile. È stato sviluppato appositamente con l'obiettivo di combinare, da un lato, un'elevata robustezza meccanica e, dall'altro, eccellenti caratteristiche ad alta frequenza. Questa combinazione è unica nel mondo dei connettori per circuiti stampati.
Due superfici di contatto per ogni pin
Ogni coppia di contatti è composta da due contatti a lama e due a molla. Questa ridondanza non solo garantisce la massima sicurezza di contatto, in particolare in ambienti difficili soggetti a urti e vibrazioni, ma assicura anche una durata e un'affidabilità eccezionali nella vostra applicazione. Inoltre, tutti i contatti sono realizzati sul lato liscio delle superfici di contatto e non sul bordo ruvido di punzonatura, come in molti altri connettori miniaturizzati.
Resistente agli urti e alle vibrazioni
La ridondanza su tutti i contatti e il contatto esclusivamente su superfici lisce e laminate garantiscono un'elevatissima resistenza agli urti e alle vibrazioni. I connettori Zero8 sono stati sottoposti a test approfonditi e a procedure di qualificazione in conformità alla norma IEC 60512. Saremo lieti di fornirvi i nostri rapporti di prova dettagliati.
Elevata resistenza allo strappo
Ogni coppia di contatti inserita tra presa e spina presenta un margine di inserimento di almeno 0,8 mm, ovvero la distanza dal punto di contatto alla punta del contatto, cioè il punto in cui non vi sarebbe più alcun contatto. Questo margine di inserimento di almeno 0,8 mm garantisce una compensazione delle tolleranze adeguatamente elevata e quindi la massima sicurezza in ogni applicazione. Quando la spina viene inserita nella presa fino a battuta, la zona di inserimento aumenta fino a 2,3 mm per coppia di contatti.
Resistente ad almeno 500 cicli di inserimento
I contatti dello zero8 sono progettati per garantire un collegamento sicuro anche dopo 500 cicli di innesto, persino in presenza di sbalzi termici e gas corrosivi. Anche se i contatti non vengono innestati tra loro 500 volte, i cicli di innesto rappresentano un criterio adeguato per valutare in che misura i connettori rimangano funzionanti in caso di ripetuti sbalzi termici o vibrazioni («corrosione da sfregamento»).
La famiglia di connettori Zero8 si distingue per l’innovativa tecnologia ScaleX. Robusta e bifacciale, garantisce un contatto sicuro anche in presenza di condizioni ambientali estreme e sollecitazioni meccaniche quali urti e vibrazioni.
White paper gratuito sulla robustezza »
Richiedi una confezione campione gratuita »
Ulteriori informazioni sono disponibili qui.
White paper gratuito sulla robustezza »
Richiedi una confezione campione gratuita »
Ulteriori informazioni sono disponibili qui.
Superpotere: PROTEZIONE DEI SEGNALI
Nuovo sistema di schermatura EMC
Nello sviluppo dello zero8 è stata prestata particolare attenzione alla schermatura su entrambi i lati. Ciò garantisce una trasmissione dei dati priva di interferenze, come richiesto da molte applicazioni, ad esempio nell'ambito dell'Industria 4.0 o dell'IoT. Il materiale di schermatura utilizzato è particolarmente adatto a soddisfare elevati requisiti di compatibilità elettromagnetica.
Ottima dissipazione delle correnti di disturbo
Le lamiere di schermatura presentano una superficie ampia e sono dotate di poche interruzioni, il che garantisce la massima efficacia di protezione possibile. Inoltre, l'elevato numero di punti di contatto tra la lamiera di schermatura e il circuito stampato consente una dissipazione ottimale delle correnti di disturbo. Ad esempio, per un connettore a 20 poli, su una lunghezza di 8 mm della lamiera di schermatura sono presenti complessivamente 5 punti di saldatura al circuito stampato.
Induttanza di accoppiamento pari al massimo a 10 picohenry
Nel corso di test approfonditi condotti da un laboratorio specializzato, sono state inizialmente simulate le influenze dell'intensità dei campi elettrici e magnetici, per poi essere verificate tramite prove sperimentali. I risultati ottenuti sono eccellenti e possono essere messi a disposizione su richiesta. Tra i risultati di misura più significativi, con i connettori Zero8 è stato possibile ottenere un'induttanza di accoppiamento massima di 10 pH.
In alternativa, è disponibile anche senza schermatura.
Anche per quanto riguarda la schermatura avete l'imbarazzo della scelta! Entrambi i lati della coppia di connettori con o senza schermatura? O magari solo un lato con schermatura? La scelta spetta a voi: tutti i connettori Zero8 sono comunque compatibili tra loro e liberamente combinabili, indipendentemente dal fatto che siano schermati o meno. Nei modelli schermati, i terminali a saldare dei contatti si trovano sotto il connettore, mentre nei modelli non schermati si trovano ai lati, per consentire un controllo AOI durante il processo di lavorazione.
Il nuovo sistema di schermatura su entrambi i lati dei connettori zero8 garantisce una trasmissione ad alta velocità priva di interferenze in ambienti industriali. Il materiale di schermatura utilizzato è particolarmente adatto a componenti con elevati requisiti di compatibilità elettromagnetica e garantisce un'induttanza di accoppiamento massima di 10 picohenry per il connettore.
White paper gratuito su alta velocità e EMC »
Richiedi un campione gratuito »
Ulteriori informazioni sono disponibili qui.
White paper gratuito su alta velocità e EMC »
Richiedi un campione gratuito »
Ulteriori informazioni sono disponibili qui.
Superpotere: VELOCITÀ
Compatibile con PCIe 4.0 e Industrial Ethernet
I connettori Zero8 soddisfano i requisiti delle specifiche PCI Express Gen. 4 e Industrial Ethernet, come richiesto in molte applicazioni, ad esempio nell'ambito dell'Industria 4.0 o dell'IoT. Oltre all'attenuazione di inserzione, Zero8 presenta ottime caratteristiche in termini di attenuazione di ritorno e di diafonia.
Trasmissione del segnale RF a 16 Gbit/s +
I connettori Zero8 sono ideali per applicazioni con una velocità di trasmissione dati fino a 16 Gbit/s. Grazie alle eccellenti caratteristiche in termini di attenuazione di inserzione, Zero8 può essere utilizzato anche per applicazioni fino a 25 Gbit/s. Questa eccezionale idoneità si combina con un sistema di contatti estremamente robusto e resistente per ambienti difficili, soggetti a urti, vibrazioni o gas nocivi. Questa combinazione è unica nel suo genere.
Protezione aggiuntiva del segnale tramite schermatura
Il sistema di schermatura su entrambi i lati garantisce una trasmissione dati ad alta velocità priva di interferenze in ambiente industriale. Grazie ai contatti multipli presenti su entrambi i circuiti stampati, dissipa in modo affidabile le correnti di disturbo. Il sistema di schermatura protegge da un lato il connettore dalle interferenze elettromagnetiche (fossa di dispersione), ma anche i componenti adiacenti nel caso in cui il connettore funga da fonte di disturbo.
Modelli SI disponibili
Zero8 è stato inizialmente sottoposto a simulazioni approfondite per quanto riguarda le sue caratteristiche RF e successivamente testato in prove pratiche. Sono disponibili rapporti di prova attendibili e modelli SI per le simulazioni nella vostra applicazione.
HighSpeed è la formula magica della famiglia di prodotti Zero8 di ept. Le simulazioni con il sistema di connettori Zero8 a 16 Gbit/s mostrano un’eccellente integrità del segnale e sono quindi ideali per PCIe 4.0 e Industrial Ethernet. Saremo lieti di fornirvi i parametri S per le vostre simulazioni applicative.
White paper gratuito su alta velocità e EMC »
Richiedi un kit campione gratuito »
Ulteriori informazioni sono disponibili qui.
White paper gratuito su alta velocità e EMC »
Richiedi un kit campione gratuito »
Ulteriori informazioni sono disponibili qui.
Superpotere: ROBUSTEZZA
Protezione di tutti i contatti
Zero8 è stato progettato in modo tale che i contatti non subiscano danni anche in caso di utilizzo errato. I contatti sono nascosti all'interno del corpo isolante e sono quindi protetti in modo ottimale da eventuali sollecitazioni meccaniche, come ad esempio un contatto accidentale. Ciò garantisce la massima sicurezza possibile per la vostra applicazione.
Protezione anti-torsione durante l'inserimento
La polarizzazione integrata nel corpo isolante impedisce un inserimento errato dovuto alla rotazione dei connettori. Ciò significa che spina e presa possono essere collegate solo se orientate in una direzione prestabilita. Inoltre, gli elementi di guida ben definiti presenti nel corpo isolante favoriscono un inserimento sicuro.
Sgravio meccanico grazie a due Board Lock
Due dispositivi di bloccaggio per ogni connettore vengono saldati sul circuito stampato e garantiscono lo scarico meccanico dei contatti di segnale. In questo modo, quando si separano la spina e la presa, si evita che i contatti di segnale si stacchino dal punto di saldatura.
Compensazione dello scostamento fino a 0,7 mm durante l'installazione
Gli smussi di inserimento presenti sul bordo dei corpi isolanti consentono alla spina e alla presa di compensare uno scostamento fino a 0,7 mm durante l'inserimento. Durante l'inserimento, i contatti a lama e a molla vengono allineati tra loro in modo tale da garantire un contatto sicuro ed evitare il cosiddetto «inserimento errato».
Elevata compensazione delle tolleranze durante il funzionamento
Una volta inseriti, la presa e la spina possono tollerare uno spostamento reciproco fino a 0,4 mm. Ciò garantisce un'ampia libertà nella gestione delle tolleranze nelle vostre applicazioni. Inoltre, offre la possibilità di posizionare più coppie di connettori su un circuito stampato senza compromettere l'affidabilità dei contatti.
Se a tutte queste caratteristiche di punta si aggiunge anche un'enorme robustezza, allora si tratta di Zero8 di ept. Che si tratti dell'intelligente sistema anti-rotazione durante l'inserimento o della compensazione dello scostamento fino a 0,7 mm durante l'installazione, Zero8 mantiene ciò che promette.
White paper gratuito sulla robustezza »
Richiedi un campione gratuito »
Ulteriori informazioni sono disponibili qui.
White paper gratuito sulla robustezza »
Richiedi un campione gratuito »
Ulteriori informazioni sono disponibili qui.
