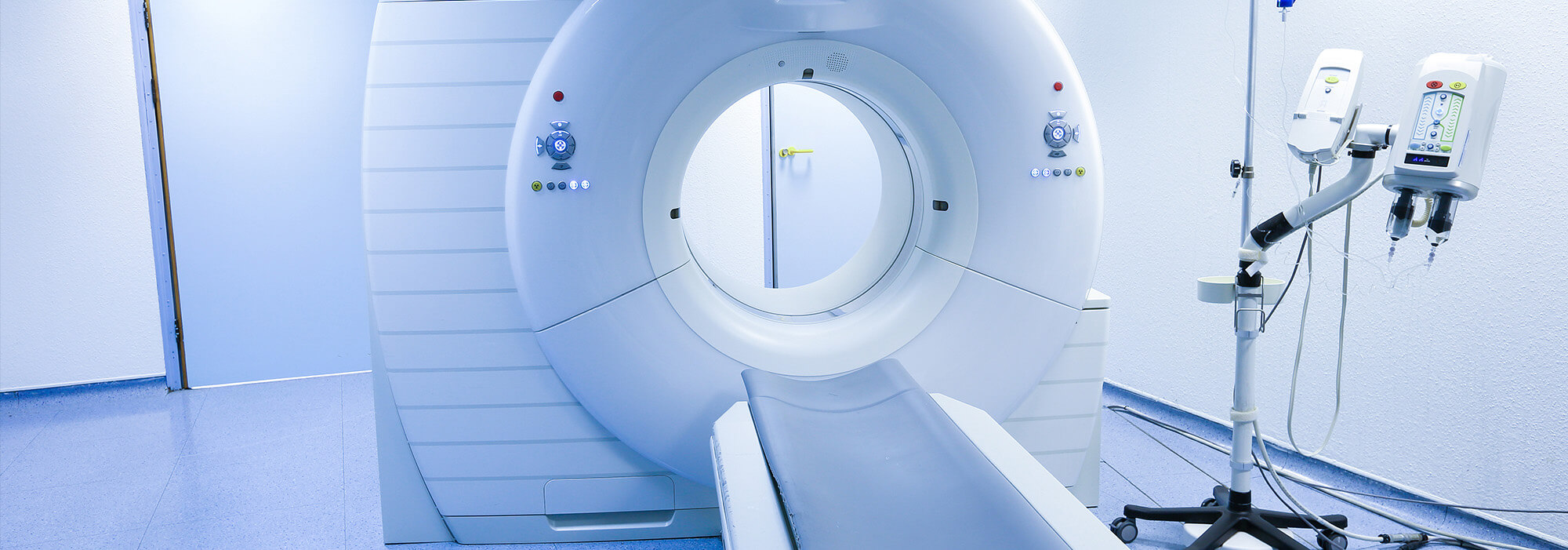

I sistemi di imaging medico, quali scanner TC, apparecchiature per la risonanza magnetica e apparecchiature radiografiche digitali, elaborano fino a 20 Gbit/s di dati relativi alle immagini e ai pazienti in tempo reale. Lo stesso vale per le applicazioni di telemedicina e monitoraggio a distanza. Anche nella robotica chirurgica è richiesta la trasmissione in tempo reale di immagini e comandi di controllo tra la console del chirurgo e il sistema robotico. L’endoscopia ad alta risoluzione, così come i dispositivi impiantabili e i sistemi di monitoraggio dei pazienti, sono ulteriori settori che si affidano alla trasmissione dei dati, ma che attribuiscono grande importanza anche agli aspetti di progettazione relativi alla compatibilità elettromagnetica (EMC) per garantire l’immunità e la sicurezza dei pazienti.

Altre tendenze, come la diffusione dei sensori multisorgente e dei sistemi complessivi sempre più interconnessi, richiedono una trasmissione dei dati veloce, affidabile e sicura attraverso diverse interfacce – un aspetto che vale in particolare per i dispositivi medtech. In questo contesto, l’integrità del segnale gioca un ruolo decisivo, soprattutto nelle applicazioni in cui prevalgono dati altamente precisi e affidabili. Correnti costanti e dati accurati sono indispensabili per garantire la sicurezza, l’affidabilità e l’efficienza funzionale dei dispositivi. Elevate velocità di trasmissione, talvolta su lunghe distanze, possono, in presenza di disturbi quali rumore, perdite di retroazione, distorsioni e diafonia, compromettere i segnali elettrici a tal punto da causare errori e guasti ai dispositivi.

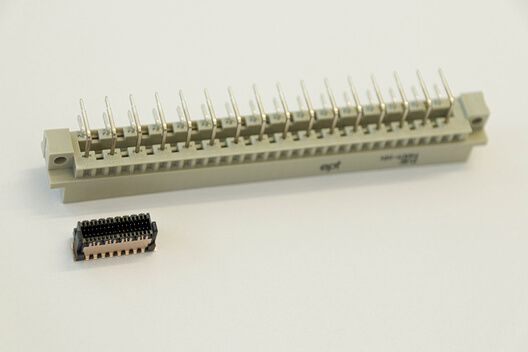

Se la complessità e la densità di integrazione nei dispositivi medici continuano ad aumentare e occorre integrare funzionalità esistenti e nuove in spazi ristretti, i requisiti per i connettori «connettore scheda-scheda», che fungono da ponte tra i circuiti stampati, sono estremamente elevati. I luoghi e i settori di impiego più disparati sottopongono i dispositivi a vibrazioni e urti. I connettori devono garantire la sicurezza dei contatti a lungo termine anche in presenza di micromovimenti. Robustezza, trasmissione dei dati e EMC (schermatura) sono i tre pilastri fondamentali nella progettazione meccanica dei dispositivi per gli sviluppatori hardware.

I connettore di ultima generazione devono ridurre al minimo le interferenze nella trasmissione del segnale e il design dei contatti dei connettori deve essere perfettamente adattato a questo scopo. Pertanto, l’obiettivo è sempre quello di evitare i rischi nella trasmissione dei dati, tra cui figurano principalmente le fluttuazioni di impedenza dovute a variazioni dei materiali e della geometria, nonché l’attenuazione causata da insertion loss e return loss, oltre alla diafonia.

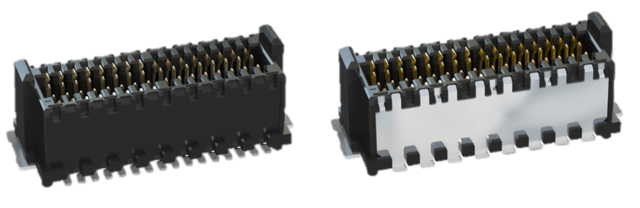

Per quanto riguarda le interferenze elettromagnetiche, i segnali ad alta velocità richiedono una protezione speciale. Un connettore può fungere sia da fonte di interferenza che da dissipatore. In questo caso si raccomanda una protezione del segnale tramite una piastra di schermatura per proteggere i segnali sensibili dalle interferenze esterne. L’immagine sottostante mostra come anche un piccolo impulso elettrico possa alterare il segnale utile.

Non va sottovalutata l’importanza di scegliere il connettore (connettore) giusto per un’applicazione ad alta velocità. Come descritto in questa sede, soprattutto nel settore della tecnologia medicale, coesistono molti requisiti contemporaneamente. Quali caratteristiche meccaniche o elettriche devono soddisfare i connettori connettore scheda-scheda o come è configurata la periferia di collegamento del connettore: si tratta di questioni di dettaglio molto delicate che, da pin a pin, possono essere decisive nella scelta.
