Le caratteristiche distintive principali dei connettori per circuiti stampati SMT sono le velocità di trasmissione dati e il passo. Quanto più piccolo è il passo e quanto maggiore è la velocità di connessione richiesta, tanto più elevato e complesso diventa il lavoro di progettazione della scheda. In generale, un connettore scheda-scheda o un connettore filo-scheda introduce un’interferenza nel percorso di trasmissione; in tal caso è necessario prestare particolare attenzione all’impedenza, alla perdita di inserzione e al cross talk. Maggiore è la qualità di un connettore per circuiti stampati, minori sono le interferenze nella trasmissione dei dati.

Già nelle prime fasi dello sviluppo, il progettista deve riflettere sulla scelta del collegamento diretto al circuito stampato più adatto. Abbiamo raccolto per voi le domande più importanti che dovreste chiarire in anticipo:

Con l’avanzare dell’industrializzazione e dell’automazione, i requisiti dei sistemi aumentano costantemente. Spesso le apprezzate soluzioni a scheda singola raggiungono i propri limiti e devono essere potenziate. I connettori board-to-board rappresentano una soluzione semplice e affidabile.

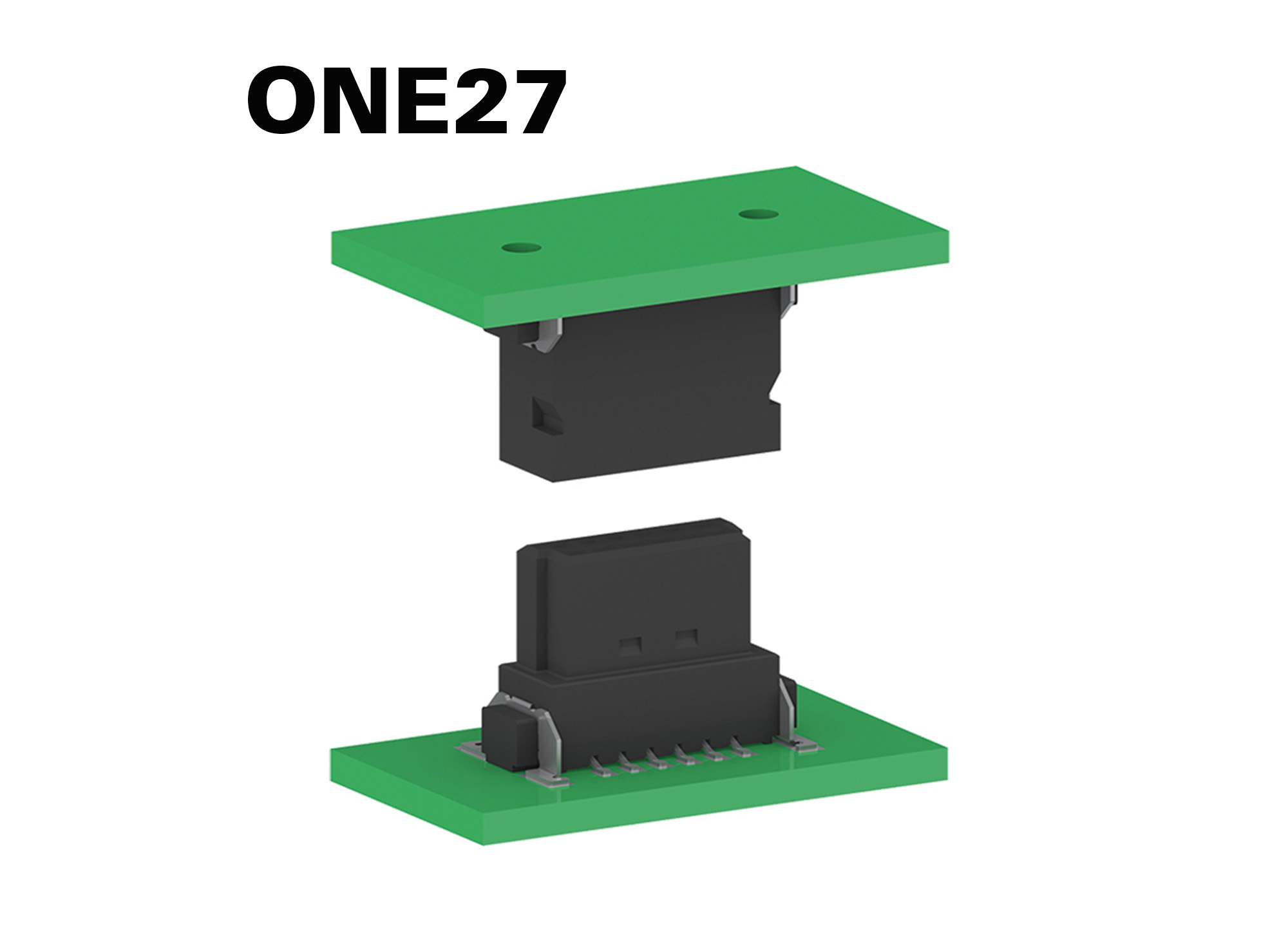

Un connettore board-to-board offre la massima flessibilità nel collegamento e nello scollegamento dei circuiti stampati. La funzione principale è la trasmissione di segnali e correnti. Di norma, una coppia di connettori board-to-board è composta da una barra a lame e da una barra a molle. L’elevata qualità dei nostri connettori ept deriva, tra l’altro, dal perfetto accoppiamento delle due metà del connettore. Le approfondite conoscenze relative alla geometria dei contatti, al materiale e al rivestimento degli stessi, nonché alla geometria e al materiale del corpo isolante per garantire distanze di isolamento in aria e di dispersione ottimali, rendono i connettori ept un partner affidabile. La lavorabilità automatizzata, garantita dall’eccellente complanarità, è un dato di fatto.

Come già accennato, grazie all’impiego di coppie di connettori, le schede possono essere collegate tra loro in modo semplice e con la massima affidabilità. Ciò offre la possibilità di espandere la scheda madre con schede figlie. Grazie a un design intelligente, è possibile collegare tra loro un numero illimitato di schede. Il fattore limitante è l’involucro esterno. Le schede a circuiti stampati possono essere impilate in parallelo o collegate tra loro con un angolo di 90°. Sono possibili anche soluzioni wire-to-board. Poiché la densità di integrazione e le velocità di trasmissione dati sono in costante aumento, le schede mezzanine rappresentano un’opzione ideale per espandere le applicazioni esistenti in modo economico e flessibile. Grazie all’utilizzo di connettori board-to-board, i moduli possono essere facilmente sostituiti. L’economicità dei computer è aumentata dalla massima flessibilità di progettazione. In questo modo, una scheda base può essere equipaggiata con schede figlie con diverse funzioni.
