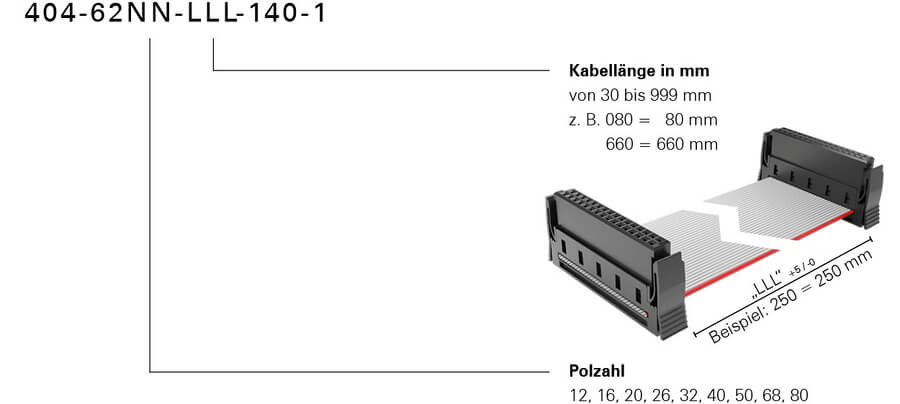

One27 Assemblaggio cavi Variante 140 Articolo n. 404-62NN-LLL-140-1

Immagine simile

Cavo-scheda

Alta densità

Numeri composti da 12 a 80
Sovrapposizione dei contatti 1,5 mm
Cavo piatto AWG 30/7 con passo di 0,635 mm e lunghezza personalizzabile da 30 a 999 mm
Assemblaggio con tecnica IDC (Insertion-Docking Connection)
Tipo di cavo TPE-S: da -55 °C a +125 °C (a riposo)
filo colorato su A1

Dati tecnici

Corpo isolante	LCP, UL 94 V-0 (connettore a molla IDC) , TPE-ET S (cavo)
Valore CTI IEC 60112	175 (Federleiste IDC)
Materiale di contatto	Lega di rame (connettore a molla IDC) Rame stagnato (cavo)
Rivestimento di contatto	Au su PdNi su Ni (connettore a striscia IDC)
Area di connessione	Sn su Ni

Dimensione della griglia	1,27 mm (connettore a molla IDC) 0,635 mm (cavo)
Forza di inserimento per contatto	≤ 0,5 N
Forza di trazione per contatto	≥ 0,1 N
Vita utile IEC 60512-9-1	Classe di qualità 1: 500 cicli di inserimento
Superare la sicurezza	0,9 mm
Sovrapposizione di contatti	1,5 mm
Offset centrale	± 0,7 mm
Disassamento assiale in condizioni di accoppiamento (x/y)	± 0,4 mm
Spostamento angolare asse longitudinale	± 4°
Spostamento angolare asse trasversale	± 2°

Corrente di esercizio	1,3 A a 25 °C
Resistenza di contatto	Max. 354 Ω/km a 20 °C (cavo)
Distanza d'aria e di dispersione	min. 0,4 mm

File UL	E130314 e E493123
Ambiente	Conforme alla direttiva RoHS

Su richiesta possiamo anche fornirvi

Bustine ESD
